GFM高压共相式封闭母线系列-4

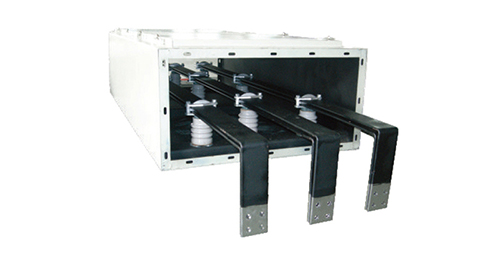

GFM高压共相式封闭母线系列


产品用途及概述

    GFM高压共相式封闭母线系统,主要适用于变压器至高压配电屏之间的电气连接、大型厂矿的供电系统、大型发电站、大型企业的自备电厂及发电机与升压变压器之间的电器连接。GFM高压母线具有结构简单、压降小、安全可靠、抗短路性能好等特点、可广泛用于6KV10.5KV 35KV等,电流在3500A以内的输电系统,见外形尺寸(2)

        可提供电流达4500A,电压达35KV的产品。由于三相间被单独隔开,形成三个独立的空间,因而形成了比共箱封闭母线小的外部磁场,也可避免相间短路。

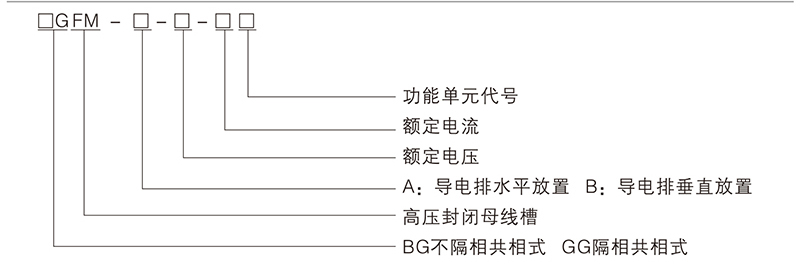

2 产品型号及含义



符合标准

GB/T 8349- 2000           GB2706-81

                                          GB311-83

                                          GB763-75


高压金属封闭母线功能单元

1

功能单元

长度m

2

直线段

2,3,4,5,

3

水平90°弯头

1.0×1.0

垂直90°弯头

1.0×1.0

4

膨胀带

1.0

5

缘冲节

0.5

6

换向节

2.0

:可根据用户要求选择长度。


产品特点

    GFM系列高压母线采用铝合金外壳或钢制外壳,具有散热性能好、接地保护完善可靠等, 母排支撑采用了高强度、高性能的绝缘子支撑。具有良好的负载性能和抗短路性能。其结构紧凑、美观、过载能力强、温升低,采用GFM系列高压母线槽以取代传统的裸排走线方式,除具有安全可靠、外形美观等特点,因高压母线外壳为封闭式,可以减少意外事故,确保供电的可靠性。      GFM系列高压封闭母线槽的外形尺寸及电气性能基本上与国外同类产品相同,而在绝缘性能上则优于国外产品。

代号

功能单元

标准长度(m)

代号

功能单元

标准长度(m)

1

直线段

2

4

膨胀节

1

2

水平90°弯曲

1.0×1.0

5

缓冲节

0.5

3

垂直90°弯曲

1.0×1.0

6

换向节

2

:可根据用户要求定制长度。


6产品说明

6.1 GFM系列高压封闭母线槽分户内、户外两种,对接法兰盘分内、外置式两种,安装维修窗口分向, 上或侧面开启式(用户订货时注明)

6.2 配电方式:三相三线、35KV以下中性点不接地供电系统,母线安装长度超过40~60m设置换向节,以保证三相输电平衡,在与设备连接和穿墙套管连接处采用缓冲段。安装长度超过40m时在适当位置设置膨胀节,以吸收热胀冷缩应力。

6.3 绝缘性能:符合交流高压电器的绝缘GB311-83标准要求,负载性能符合GB763-74交流高压电器长期工作制要求。

6.4 短路性能:符合GB2706-81交流高压电路动稳和热稳定试验要求,接地保护符IEC364- 5-54的要求。

6.5 设计单位及用户可以根据提供系统的短路容量来选择不同等级抗破坏力的绝缘子,常用绝缘子抗破坏力分为400kg, 800kg,1600kg三个要求。

6.6 本产品符合国家相关的专业标准技术要求。



主要技术参数

7.1 绝缘水平

金属封闭母线的绝缘水平,参照GB/3111. GB/T114048. 1的要求规定如表1kV                                                                                                                                                1

额定电压

(有效值)

最高电压

(有效值)

绝缘水平

额定1min工频耐受电压

额定雷电冲

击耐受电压

(峰值)

湿试(有效值)

干试(有效值)

1

1.2

-

4.2

8

3.15

3.6

18

25

40

6.3

7.2

23

32

60

10.5

12

30

32

75

13.8

15.8

36

42

95

15.75

18

40

57

105

18

21

45

61

115

20

24

50

68

125

24

27.6

60

75

150

35

40.5

80

100

185


7.2金属封闭母线的动、热稳定

金属封闭母线的动、热稳定电流见表2                               2

用途

额定电流有效值

A

动稳定电流

(峰值)

kA

热稳定电流

(2s)(有效值)

kA

发电机主回路离

相封闭母线

315040000

125160200250315400500630

506380100125160200250

发电机分支回路

离相封闭母线

6304000

200250315400500630800

80100125160200250315

隔相共箱封闭母线

10006300

406380100125160

162531.5405063

不隔相共箱封闭母线

10006300

6380100125160

2531.5405063

金属封闭母线承受表2规定的动、热稳定电流作用后,不得有影响产品正常工作的任何机械损伤,如母线导体、金具、外壳、支持等零、部件有明显变形,绝缘子、套管及其他绝缘部件因损伤而引起绝缘性能降低(如有争议,可用相应绝缘性能试验结果判断) ;不得有接头熔焊或有影响正常工作的烧伤(如有争议,则以额定电流下的温升不得大于规定值来判断)


7.3金属封闭母线各部位的允许温度和温升

     金属封闭母线在正常使用条件下运行时,各部位的温度和温升应签合表3的要求。

     金属封闭母线最热点的温度和温升的允许值


金属封闭母线的部件

最高允许温度C

最高允许温升K

导体

90

50

螺栓紧固的导体

或外壳的接触面

镀铝

105

65

不镀

70

30

外壳

70

30

外壳支持结构

70

30

绝缘件

GB/T 11021由绝缘材料

种类确定(见表4)



 :金属封闭母线用螺栓坚固的导体或外壳的接触面不应用不同的金属或金属镀层构成

     强迫冷却的离相封闭母线,制造厂应分别提供母线各部位在允许温度和温升条件下,强迫冷却和自然冷却时的额定持续运行电流值。


绝缘材料的允许温度                                                                                                               4

绝缘材料耐热等级

最高允许温度℃

Y

90

A

105

E

120

B

130

F

155

H

180


8 相应电压等级尺寸参数

仅供参考

额定电压(KV)

3.15

6.3

10.5

绝缘等级(KV)

18/40

23/60

35/75

额定电流(A)

外形尺寸(LxH)(mmxmm)

1000

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

1600

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

2000

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

2500

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

3000

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

3500

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

4000

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

4500

800×500

1000×440

1200×560

1400×500

1200×560

1400×500

注:可根据用户要求定制外形尺寸
