CKX8钢制母线槽系列-3

CKX8钢制母线槽系列

1 适用范围及特点

      CKX8系列母线槽适用于电力变压器到主配电屏或从主配电屏到分配电屏的输电,以及现代化企业、高层建筑及其它各种需大电流场所。

      由于母线通道的相间具有一定的空气间隙,改善了电力传输中散热性能,提高其载荷能力、动热稳定性,进一.步减少线损,提高工作可靠性。

      母线槽之间连接充分考虑了施工安装工艺,采用母线通道先对接,然后母排搭接的工艺,拆装方便安装周期短。

      母排搭接采用了双面搭接工艺,接头的接触面电气性能更加可靠。

      母排的包覆采用了高绝缘强度的热缩管,使母线槽的绝缘强度、防尘能力、使用寿命及对环境的适用能力得到提高。

      导电排和外壳盖板之间采用了绝缘隔块,使母线槽绝缘性能大大提高,增加工作可靠性。

      母线槽的盖板采用专用滚压设备滚压成型,使其具有更强的支撑强度,以适应大跨度场合的安装。


2 产品型号及含义


3 母线槽技术数据

:1)除非另有规定,对于那些正常工作时可接近,但不需要接触的母线槽的外壳表面,温         升可提高,金属表面可提高25K,绝缘表面可提高15K。

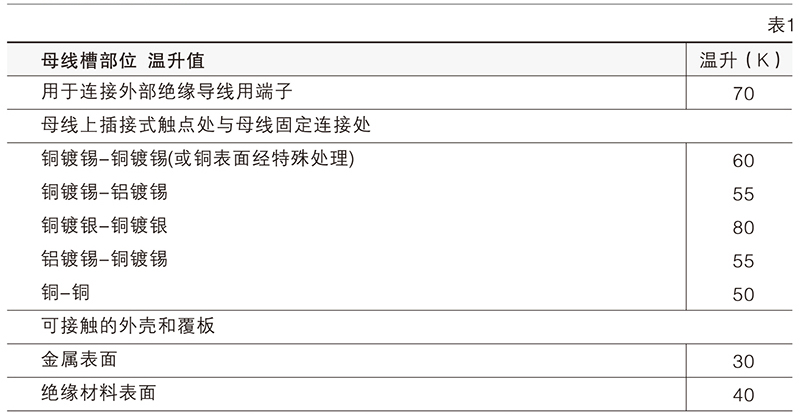

       母线槽各部位温升不应超出表1规定,特殊情况下在不影响绝缘材料的绝缘性能和使用寿命时,可适当提高温升。


外形尺寸

                                                                                                                        表2

额定工作

电流(A)

CKX8钢制母线槽系列

每相母线(mm)

三线制

四线制

五线制

W

H

W

H

W

H

100

3×20

140

52

140

52

150

52

200

3×35

140

67

140

67

150

67

250

     5×30

145

80

175

80

175

80

400

6×40

145

90

175

90

175

90

630

6×50

145

100

175

100

175

100

800

6×60

145

110

175

110

175

110

1000

6×80

145

130

175

130

175

130

1250

6×100

145

150

175

150

175

150

1600

6×140

145

190

175

190

175

190

2000

6×170

145

220

175

220

175

220

2500

6×200

145

250

175

250

175

250

3150

6×140×2

270

215

300

215

300

215

4000

6×170×2

270

245

300

245

300

245

5000

6×180×2

270

260

300

260

300

260
