低压封闭母线槽的性能及空间布置

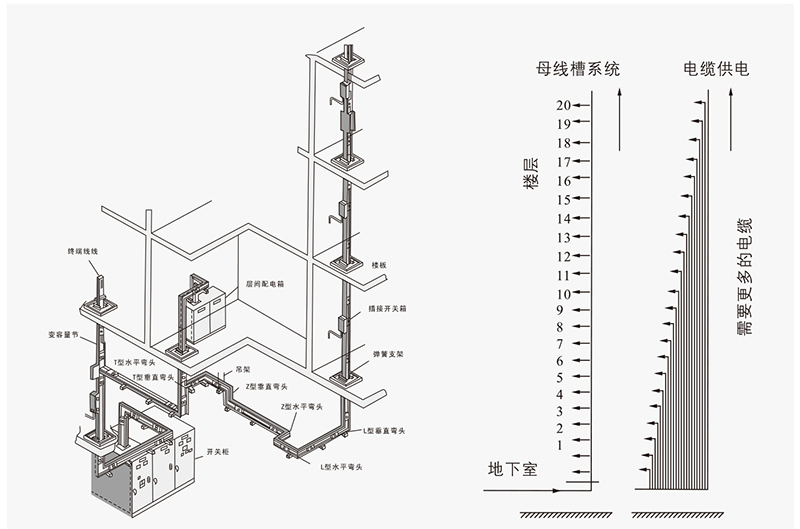

右图为传统的电缆供电方法，每层楼面都需要单独放线，需要很多电缆。
左图为母线供电方法，只要使用单一的中心母线槽系统，即可为每层楼面供电。
1概述
母线槽系列产品，是现代化企业、高层建筑及其它各种需大电流场所最为理想的输配电设备。具有传输容量大、线路损耗小、短路强度高、散热性能好，其紧凑的结构和通用互换性可使用户的线路变更、扩展、分支更为方便、灵活。
2适用范围
适用于额定工作电压660V以下，频率50(60)Hz， 额定电流16A- 5000A的，三相三线、三相四线、三相五线的供配电系统。
3符合标准
1. GB4208- 1993 外壳防护等级
2. GB/T5585.1-2005 电工用铜、铝及其合金母线第一部分:铜和铜合金母线
3. GB/T5585.2- 2005 电工用铜、铝及其合金母线第一部分:铝和铝合金母线
4. GB/T2059- 2000 铜及铜合金带材
5. GB7251.1- 2005 低压成套开关设备和控制设备
第一部分:型式试验和部分型式试验成套设备
6. GB7251.2- 2006 低压成套开关设备和控制设备
第二部分:对母线干线系统(母线槽)的特殊要求
7. GB/T14048. 1-2000 低压开关设备和控制设备总则
8. JB/T3085- 1999 电力传动控制装置的产品包装与运输规程.
9. JB/T3752.1- 1999 低压成套开关设备和控制设备产 品型号编制办法
第一部分:低压成套开关设备
10. JB8511- 1996 空气绝缘母线干线系统(空气绝缘母线)
11. JB/T9662- 1996 密集绝缘母线干线系统(密集绝缘母线)
12. Q/(GZ)ABC7- 2006 铜覆铝母线
4主要技术参数
4.1额定电压: 220V. 380V、660V
4.2额定频率: 50Hz(或60Hz);
4.3额定电流: 16、25、40、63、80、100、 200、250、400、630、 800、 1000、1250.、1600、2000、2500、3150、4000、5000(A);
4.4绝缘电阻:每个母线槽单元的相与相及相与外壳之间，在正常使用条件下的绝缘电阻值不小于20MQ。
4.5 绝缘强度:能承受表1的耐受试验电压; 表1
|
额定绝缘电压U， |
试验电压( 方均根值) |
|
U,≤60 |
1000 V/min |
|
60 |
2000 V/min |
|
300 < U,≤690 |
2500 V/min |
4.6短路强度:能承受表2的短时耐受电流及短时耐受电流峰值和相对应的功率因数。 表2
|
母线槽额定工作电流(A) |
63~125A |
160~ 250A |
315A~ 400A |
500A~ 1600A |
2000A~ 5000A
|
|
额定短时耐受电流值(KA)
|
lcw≤5
|
5< lcw≤10 |
10< Icw≤20 |
20< Icw≤50.
|
50< Icw≤90
|
|
功率因数(cosØ)
|
0.7
|
0.5
|
0.3
|
0.25
|
0.2
|
|
峰值系数(n)
|
1.5 |
1.7
|
2.0
|
2.1
|
2.2 |
说明:Icw值应根据不同电流等级来确定相对应的短时耐受电流值。
4.7 电气间隙及爬电距离(见表3)。 表3
|
额定绝缘电压U, |
电气间隙mm |
爬电距离mm |
||
|
≤63A |
> 63A |
≤63A |
>63A |
|
|
U,≤60 |
3
|
5
|
3
|
5
|
|
60
|
5 |
6 |
6 |
8 |
|
300 <∪,≤690
|
8 |
10 |
10 |
12 |
4.8母线槽防护等级对照表
|
防护等级. |
防护等级说明 |
|
IP20
|
防止直径不小于12.5mm的固体异物进入，无防水作用。 |
|
IP30
|
防止直径不小于2.5mm的固体异物进入，无防水作用。 |
|
IP40
|
防止直径不小于1.0mm的固体异物进入，无防水作用。 |
|
IP43 |
防止直径不小于1.0mm的固体异物进入，防淋水，各垂直面在60°范围内 淋水，无有害影响。 |
|
IP52
|
防尘、外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响。 |
|
IP54
|
防尘、防溅水，向外壳各方向溅水无有害影响。 |
|
IP66
|
尘密，无灰尘进入，防强烈喷水，对外壳各个方向强烈喷水无有害影响。 |
|
IP67 |
尘密，无灰尘进入，防短时间浸水影响，浸入规定压力的水中经规定时间后, 外壳进水量不致达有害程度。 |
4.9 母线槽的结构、外形尺寸及各类母线槽相关的技术参数见各型号图表。
5系统组成单元
1.直线形母线单元

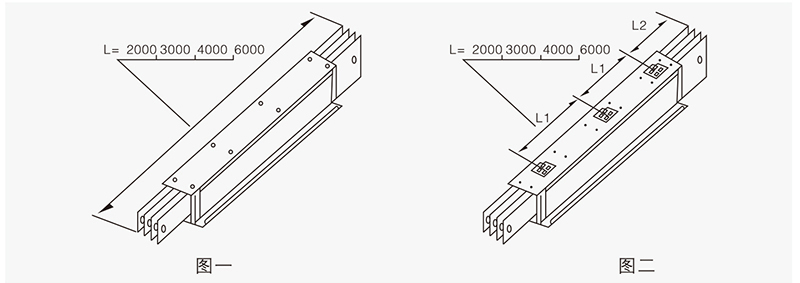

A.不带分接装置的直线型母线单元。见图一
B.带分接装置的直线型母线单元，每段设有分线口，与插接箱配套使用，以分配电力负荷,分线口的数量及位置由用户设定。见图二

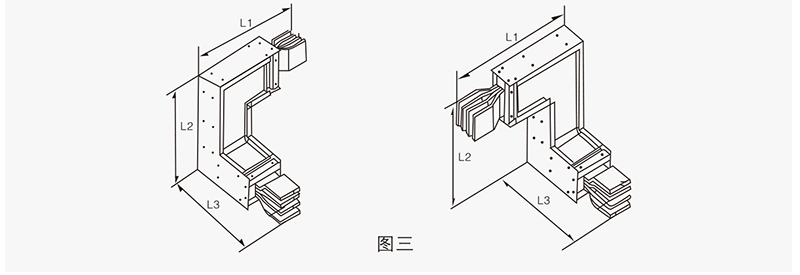

2.特殊弯头(复合弯头)见图三
用于在较小的空间范围内同时进行水平及垂直方向的连接L1xL2xL3=500x500x500mm

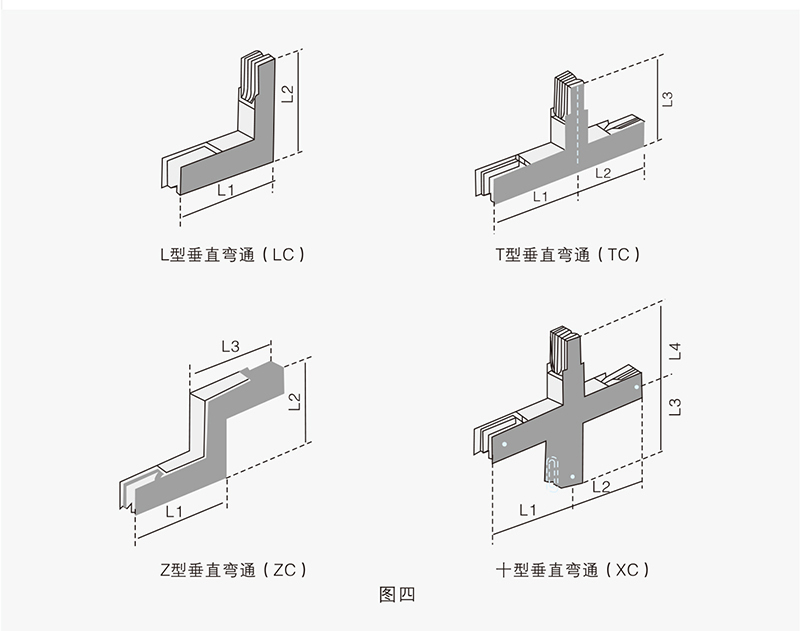

3.各类常用弯头(见图4)
备有供水平及垂直连接的L型、T型、Z型和十字型四类八种，用于水平及垂直配电线的连接及改变母线走向。
|
额定电流(A) |
标准长度L1xL2xL3xL4 |
|
100A ~ 5000A |
500x500x500x500 |

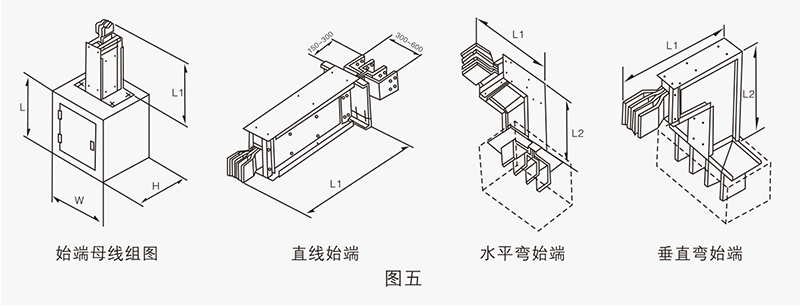

4.始端母线单元
始端母线与始端进线箱配套组成母线槽与电缆、配电柜、变压器的连接件(图五)作用于母线槽的电源输入或输出端，始端母线分:直线始端，水平弯始端，垂直弯始端。始端进线箱外形尺寸W×H视用户的电器设备尺寸而定。见图五

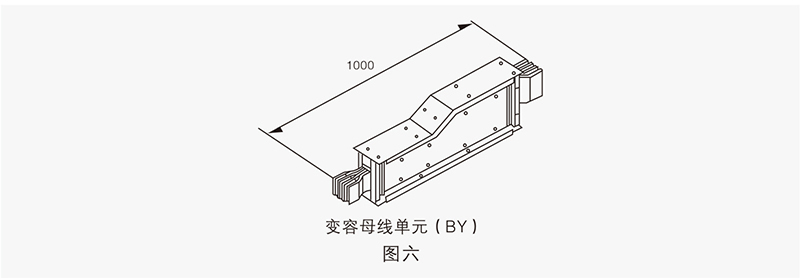

5.变容母线单元
变容母线主要用于同一系统中不同额定电流单元的连接，以使整个母线槽系统更加经济实用。其标准长度为1000mm,也可根据用户要求定制尺寸。见图六

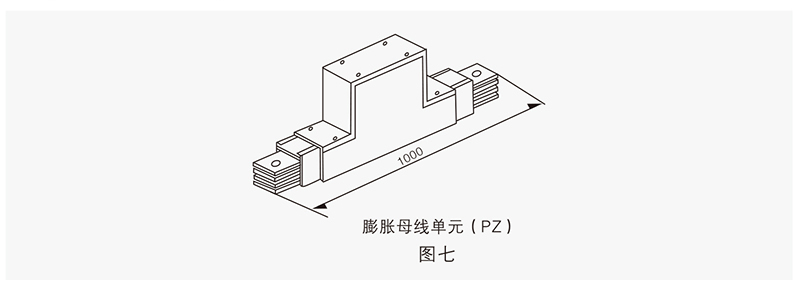

6. 膨胀、沉降母线单元
膨胀、沉降母线单元用来吸收由于热胀冷缩等产生的母线槽轴向变化量。建议凡母线槽直线连接长满80m时，应设置一个。见图七
7.插接开关箱
插接开关箱用于从母线干线上方引电源分路，是使用较为频繁的分线装置,箱内装有断路器或熔断器，其最大分接电源，以断路器而定。按用户要求，插接箱可分为箱内手动操作、箱外手动(手动操作机构)操作和箱外远距离电动(电动操作机构)操作等。

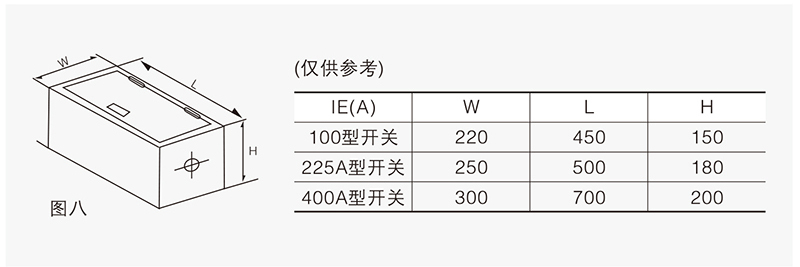

插接箱的插脚两侧同时用两块65锰弹簧钢片进行辅助夹紧，故可确保插拨200次以上仍能正常工作。其外形尺寸见图八。
6母线槽系统组成单元表示代号
母线槽系统组成单元表示代号(见表4)及相线表示(见表5) 表4
|
功能单元名称 |
代号 |
功能单元名称 |
代号 |
功能单元名称 |
代号 |
|
直线段(不带插接口) |
B |
T型水平三通 |
Ts |
十字型垂直弯通 |
Xc |
|
直线段(带1个插接口) |
B1 |
T型垂直三通 |
Tc |
变容母线单元 |
BY |
|
始端母线 |
S |
Z型水平弯通 |
Zs |
膨胀母线单元 |
Pz |
|
L型水平弯通 |
Ls |
Z型垂直弯通 |
Zc |
始端进线箱 |
Sz |
|
L型垂直 弯通 |
Lc |
十字水平弯通 |
Xs |
终端盒 |
Z |
|
线制 |
代号 |
|
|
三相三线 |
III |
|
|
三相四线 |
IV |
|
|
三相五线 |
V |
|
