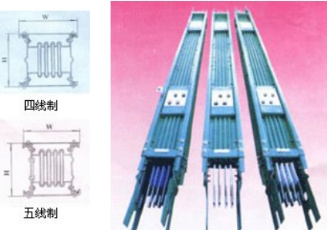

什么是密集型插接式母线槽?母线槽特点介绍

发布时间:2022-05-27 08:39:21 | 点击:2838

什么是密集型插接式母线槽?它有什么特色?

密集型插接式母线槽且有体积小、强度高、电流等级高,多使用于高层建筑、多层工业厂房,工厂变配电室等场所,其技能功用契合GB7251-97和IEC439.2规范要求。

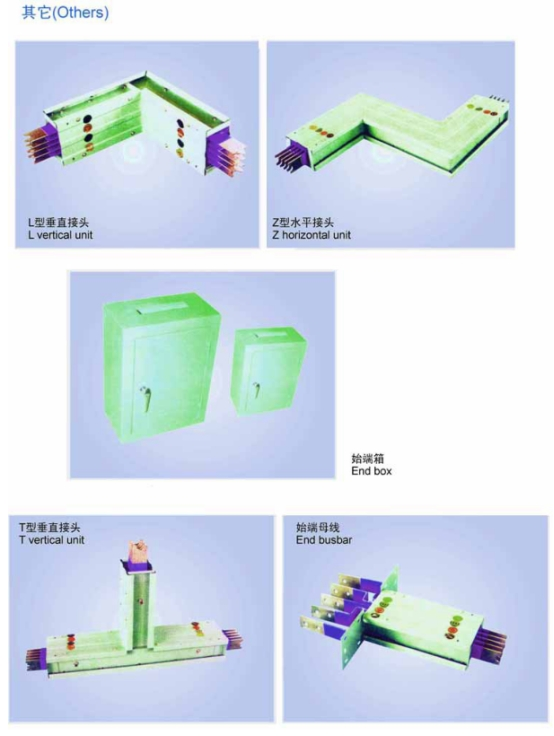

功用单元代号:

A四通母线

S始端母线

Z终端母线

LSL型水平接头

LCL型笔直接头

TST型水平接头

TCT型笔直接头

P膨胀接头

BY变容量接头

BX调节接头

SC+型笔直接头

ZSZ型水平接头

ZCZ型笔直接头

SH始端进线箱

空气绝缘型关闭母线槽的规划特色:

(1)单螺栓夹紧端子

母线槽规划选用了先进的单螺栓夹紧端子,为母线槽单元衔接元件,因为它的特别结构,能够避免装置时的错误操作,一起只要拧紧一个螺栓,就能可靠地、迅速地将两个母线槽单元衔接起来。

(⑵)高防护等级插孔

在插孔处规划了安全防护挡板,只有当防护挡板摆开时,插接箱才干刺进,插孔平常不用时可将防护板拉闭并加铅关闭死,避免了在插口处灰尘和异物的进入,然后进步了母线槽的防护功用,避免误操作,使得安全性得到了极大的进步。


母线槽产品类型阐明、结构及技能参数

(3)外壳(防护壳)级次数

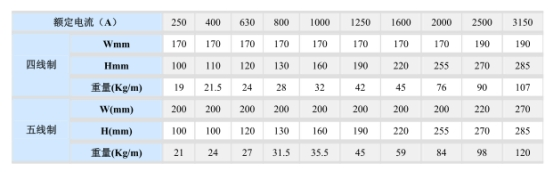

首要规划5个电流等级,只选用了3个级次的外壳。这样当体系按相邻等级变换容量时无需替换外壳,如400A变630A时,外壳尺度相同。因而大大便利了装置。

(4)传输电能大

此类母线槽的规划为别离空气绝缘式,此方法改进了母线槽的散热性,下降了阻抗,达到了母线最佳的输电功用。

(5)成套性好

有各种功用的衔接单元,可满意大部分输配电工程的需求。

2A高强关闭母线槽

母线槽产品--高强关闭母线槽

产品特色及使用:

高强关闭型母线槽在空气型和密集型母

线的基础上,对外型结构的规划进行了改进。选用成型机成型,使其具有较好的支撑强度,处理了大跨度无法支撑吊装的困惑。

AMC-2铝壳母线槽

一、适用规模

RSMX-AMC系列铝合金空气绝缘关闭母线、专供沟通三相四线、三相五线制,频率50~60Hz,额外电压至660V,额外作业电流100~4000A的供配电体系传输电能之用。首要用于现代化的厂房、车间和高层建筑,特别适用于空气湿度较大和盐雾污染较大的场所。

二、结构特色及技能参数

结构特色:

1.母线槽外壳选用冷压成型的轨迹铝合金型材,装配简略便利,外形美观。

2.选用别离空气绝缘型式,其相间及相地之间的净间隔远远大于规范要求,极为安全可靠。

3.内部绝缘件均选用高强度环氧树脂材质,进步了母线槽的抗动、动热安稳的能力。

4.接头选用对接式衔接方法,一起选用双衔接铜排,有效地增加了接头的触摸面积,且装置便利、便利。

3.首要技能参数

1母线槽各项功用契合IEC439-2、GB7251.2-1997。

2母线槽能保证在额外电流及110%的额外电压下长时间正常作业。

3母线槽在周围空气温度为20土5℃,相对湿度为50-70%的常态下,其每节的绝缘电阻不低于20MQ2。

4母线槽能接受3750V工频耐压,历时1min无击穿和闪络现象。

5插接箱与母线槽的插拔次数不少于200次。

6母线槽的防护等级可达IP66。

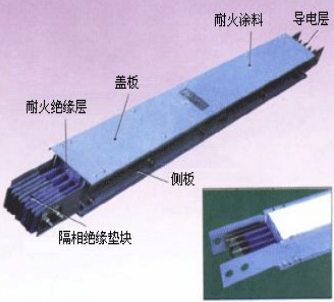

防火母线槽

防火母线槽

本母线槽除在电气功用上有绝缘母线之长处外,还具有优异的防火功用,其导电材质选用优质导电铜排、绝缘层选用耐高温材质、母线外壳内部及整体外表均选用高效防火材质处理,能在周围环境温度升至80℃时连续正常作业,不间断。

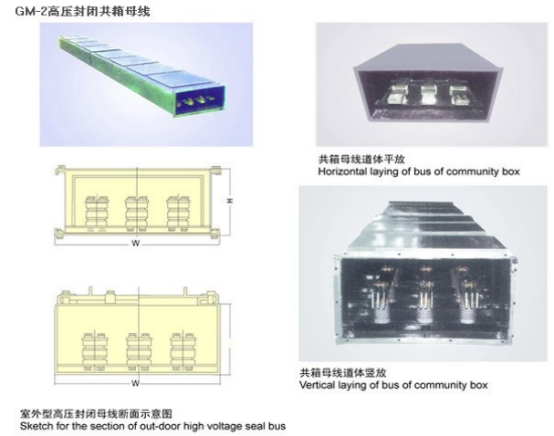

高压母线槽

一、适用规模

共箱关闭新式母线。适用于沟通50~60Hz,电压3.6KV,额外电流400~6300A的供电体系。

二、结构特色及技能参数

1.根本结构:

2.母线槽产品类型阐明、结构及技能参数:

1.该系列母线槽具有优秀的抗短路功用,因为具有铝(或弱磁钢板)外壳的保护,能够有效地削弱涡流或环

流引起的结构发热,下降母线槽外壳温度,减小电能损耗,进步载流量,减轻电动力。

2.该系列母线槽结构先进,装置维修孔可任意设置于母槽的上部或下部,关于大电流户内母线槽在壳体的

两侧及下部设有通风百页窗,来加强散热,下降温升。

3.选用两层绝缘及壳体多点衔接接地,使维护'作业量显着减小,安全功用得到明显进步。

4.选用波纹管弹性节,装置简略,可完成水平、笔直方向两个自由度的调节,不仅能满意不同温降及热胀

冷缩引起的弹性要求,还能够对因为基础沉降所引起的差错进行补偿,处理了传统滑板式弹性装置的防护等级差,装置麻烦,运转不可靠的缺点。

5.为了处理变压器、发电机及配电柜运转时发生的轰动对母线槽的负面影响,在其与母线槽衔接外选用软

衔接或铜编织带,外壳之间加入橡胶垫来减小轰动;关于母线槽本体,在体系中加装减震器,对瓷瓶和导电排完成弹性支撑,较好地避免了外壳发生的机械轰动及地震波给关闭母线带来的破坏。

6.母线槽的热传递首要靠热辐射,为了很好的使用热辐射,在母线槽外外表喷涂浅灰色油漆来减少对可见

光的吸收;在母线槽内外表喷涂黑色油漆来加强内部热量对外壳的辐射,一起避免电晕。

7.为了避免冬季野外、户内温度改变发生的偶尔凝露现象,在穿墙处设置穿墙套管,使野外与户内母线槽

完全隔离:笔直装置时,法兰在内,水平装置时,法兰在外。

8.为了进步母线槽的答应运转温升,避免在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀,下降接

触电阻,所有接头悉数选用镀银处理,使其接头答应温升进步到65K,大大高于正常作业时温升。

9.为了使母线槽的自振频率避开发生共振的频率规模(关于单条母线其共振频率规模为35~135Hz),并使作

用于母线上的电动力减小,合理地确定绝缘子间的跨距,选择绝缘子的类型、规格及强度等级。

10.为了对可拆接头进行温度监督,在变压器、发电机及配电柜与母线槽的衔接出口处设置密封式观察窗,

经过示温贴片或远红外线测温装置来直接测量温度,监督母线体系的运转情况。

11.为便利用户,能够依据用户需求,在发电机出口处以及励磁变压器的一次侧装入电流互感器,便利用户

检测电流。

3.首要技能参数

1、绝缘电阻:每一段母线槽单元绝缘电阻值应大于或等于1000MQ2500V兆欧表)。

2、介电强度:每一段母线槽出厂前均饱尝1分钟工频耐压实验,工频耐压及雷电冲击耐压数值,见表

3、接地体系:契合IEC364-5-54对接地体系的要求。

4、防护等级:户内型:IP40;野外型:IP43、IP54。

5、负载功用:在额外电流下,外壳的温升契合GB763-90《沟通高压电器长时间作业时的发热》规范要求。

6、短路功用:动热安稳实验契合GB2706-89《沟通高压电器动热安稳实验方法》规范要求。

母线槽广泛使用于发电厂,工矿企业等场所作为发电机与主变压器,变压器与高压配电柜以及高压设备主回路间的电气衔接。供货长度按2m/节设置,一般单节长度不大于3m。


照明母线槽系列

照明母线槽外壳一般为揉捏成型,具有体积小,强度大、装置便利等长处,适用于各种场所的日光灯,汞灯等其它照明器材的供配电用,规格有:20A、40A、63A。

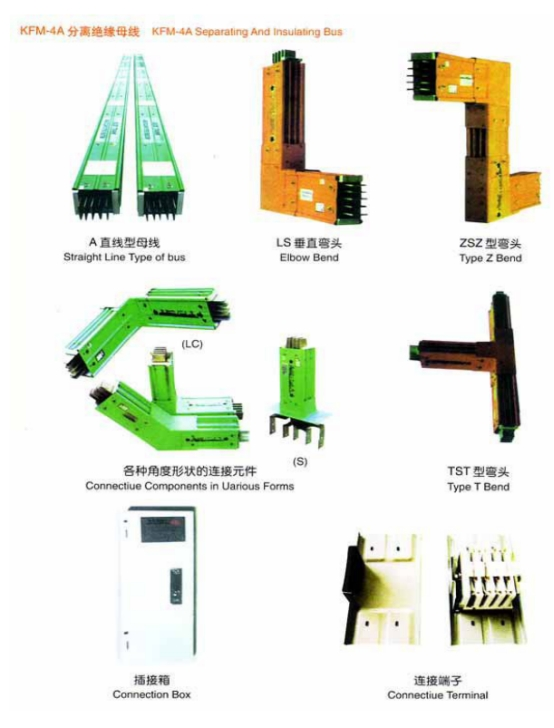

CKX2系列关闭母线槽

10KFM型母线槽的规划特色:

单螺栓夹紧端子

母线槽规划选用了先进的单螺栓夹紧端子,为母线槽单元衔接元件,因为它的特别结构,能够避免装置时的错误操作,一起只要旋紧一个螺栓,就能可靠地、迅速地将两个母线槽单元衔接起来。

高防护等级插孔

母线槽在插孔处规划了安全防护挡板,只有当防护挡板摆开时,插接箱才干刺进,插孔平常不用时可将防护板拉闭并加铅关闭死,避免在插口处灰尘和异物的进入,然后进步了母线槽的防护功用,避免误操作,使母线的安全性得到了极大的进步。

外壳(防护套)级次数

母线槽规划5个电流等级,只选用了3个级次的外壳,这样当体系按相邻等级变换容量时母线槽无需替换外壳,如400A变630A时,外壳尺度相同,因而大大便利了装置。

◎传输电能大

母线槽规划为别离空气绝缘式,改进了母线槽的散热性,下降了阻抗,达到了母线槽最佳经济输电。

◎成套性好

母线槽规划了各种功用的衔接单元,可满意所有输配电工程的需求。
