母线槽的安装施工技术介绍

发布时间:2022-05-12 08:52:22 | 点击:36

在现场实践施工时,母线槽的设备是非常重要。本问结合作业实践及考虑,提出一种母线槽设备施工方案,包括方案特征、适用范围、施工原理以及工艺使用方面的介绍,可作为施作业业的一项参阅,供相关工程人员参阅。

随着修建工作的开展,触摸到的新材质、新技术、新设备越来越多,作为电气专业人员需要预备充分常识,充分发挥各种新技术、新设备的功能。其间,母线槽结构紧凑,体积小,设备占用的空间也小,施工也很便利,一同载流量很大,工作安稳可靠,保护修理少,节省出资,因此使用逐渐广泛。因此母线槽的施工质量好坏,不仅关系到整个修建的供电系统能否正常工作,还会影响广大群众的日常日子及工厂正常的出产。下面将提出一种母线槽的吊架设备施工方案。

1.方案特征

(1)本施工方案使用的是外壳加强化处理的母线槽,具有漂亮、耐久、刚度高、承载力大等利益;选用吊架,加大了吊架与母线之间的触摸面积,设备工艺简练,联接安全可靠。

(2)本方案能够增大吊架的水平间隔,减少吊架及母线槽接头的数量,节省成本费用。

2.适用范围

本方案适用于大部分楼层顶棚处的母线槽设备施工。

3.工艺原理

(1)加强型母线槽为工厂定制,出产时在母线槽外壳进行加肋强化处理,前进壳身的惯性矩和抗扭矩,可在不增加壳身板材厚度的情况下大幅度前进整个母线槽的承载才能。

(2)选用的吊架可重复使用的附加有钢板的吊架起备固定母线槽,加宽了吊架与母线槽的触摸面积,可增加吊架的设备间隔,减少母线槽接头数量,减少资料的用量。

4.施工工艺流程及操作关键

(1)施工工艺流程(图1)

图1施工工艺流程图

2)结构节点详图

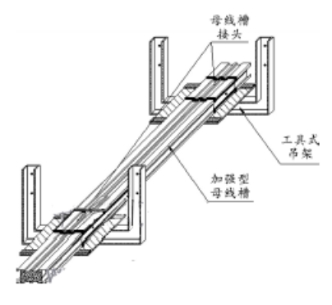

加强型母线槽东西式吊架起备示意图(见图2)

图2加强型母线槽东西式吊架起备示意图

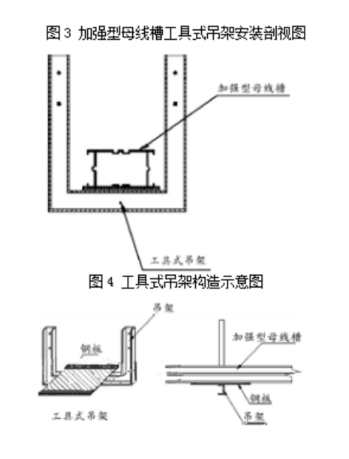

加强型母线槽东西式吊架起备剖视图(图3)

加强型母线槽吊架结构图(图4)

(3)操作注意

施工预备

①审阅方案规划图纸,勘查施工现场,归纳考虑母线槽的设备道路、设备标高及预埋件和预留孔洞的方位及规范。

②组织施工方案:根据规划图纸和勘查结果编制施工方案。

③对母线槽设备人员进行技术交底,奉告母线槽的设备方法和关键。

④根据施工方案编制资料运用方案并进行资料的预备作业。

⑤在土建施工阶段进行预留孔洞、预埋件施工。

⑥母线槽架起的沿线模板等设备撤消完毕,场所整理洁净,路途畅通。

⑦在管道及空调工程施工根本完毕后进行室内母线槽设备。如需穿插作业,应做好工程的制品保护作业。


定位放线

①按照图纸规划要求,使用水准仪、经纬仪等测量仪器复核土建移送的基准线进行定位放线;

②根据规划图及施工方案,从母线槽始端至终端(先干线后支线)找好水平或垂直线(修建物如有斜度,母线槽应随斜度),承认并标出支撑物的详细方位。

固定件设备

①吊架膨胀螺栓固定

设备在修建物上的吊架应根据母线路径的走向测量出较精确的吊架方位,在已承认的方位上钻孔,先固定好设备吊架的膨胀螺栓。

钻孔直径的差错不得逾越+0.5mm~0.3mm;深度差错不得逾越+3mm;钻孔后应将孔内残存的碎屑根除洁净。

打孔的深度以将套管全部埋入墙内或顶板内,表面平整为宜。

用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。

②预埋铁的克己加工规范不小于120×60×60(mm),在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定健壮。


东西吊架制造

①吊架在施工现场选用槽钢焊接制造而成。

②钢板焊接

吊架制造好今后,根据规划及设备承认的方位,在吊架上焊接钢板。焊接了钢板今后的吊架有必要按照规划要求进行防腐处理。


吊架起备

①按照规划图设备吊架。吊架在设备时选用红外线水平仪找直,找平,以确保设备后横平竖直。

②吊架起备的间隔不大于4.5m。


吊架起备查验

吊架起备完毕后应进行质量查验,在查验合格后方可进行下一步工序的施工。


加强型母线槽定制

①本方案所选用的加强型母线槽由工厂定制,出厂前已通过加肋处理。

②母线槽规范及类型有必要符合规划要求,附件完全;母线槽与配件、附件和紧固件各种型钢均应选用镀锌规范件。

③各种规范母线槽的直线段、弯通、母线槽附件及支、吊架立柱及型钢等有产品合格证,母线槽壳表里以及母排应光滑平整,无棱刺,不应有曲解翘边等变形现象。

④母线槽订制应按规划要求进行,不应有误,应重复校核以免形成糟蹋。


母线槽的设备

①把母线槽设备于吊架的钢板上。

②母线槽本体应运用专业联接板联接健壮。

③先设备母线槽直线段及弯通、三通等惯例附件,然后现场测得各种特别形状的弯通、非规范件,并及时把外形规范提供给出产厂家,再由出产厂家进行工厂化加工,确保工程设备质量。

④母线槽的设备有必要健壮可靠,横平竖直,无曲解变形,附件完全。

⑤母线槽直线段联接选用联接板,用垫圈、绷簧垫圈、螺母紧固,接口缝隙紧密平齐,母线应与外壳同心,容许误差应为±5mm;母线槽段与段联接时,两邻段母线槽及外壳宜对准,相序精确,联接后不应使母线及外壳受额定应力。

⑥母线槽的终端应选用专用的终端头封堵。

⑦在线路分支接头处应选用相应查接线箱。

接地保护线设备

①每段母线槽的金属外壳间应联接可靠,且母线槽全长与保护导体可靠联接不应少于2处与接地(PE)干线相联接。

②关闭、插接母线的金属外壳仅作为防护外壳,不得作保护接地干线(PE线)用,但外壳有必要接地。每段母线间使用不小于16mm2的织造软铜带跨接,使母线外壳彼此联接成一体。


母线槽调试通电

与插接式母线联接设备及联线设备完毕,母线送电前应进行耐压实验,500V以下母线可用500V摇表摇测,绝缘电阻不小于0.5MΩ。

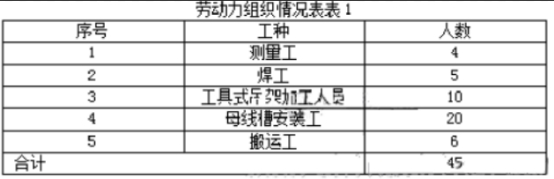

(4)劳动力的组织,见表1。

资料与设备

(1)资料

母线槽

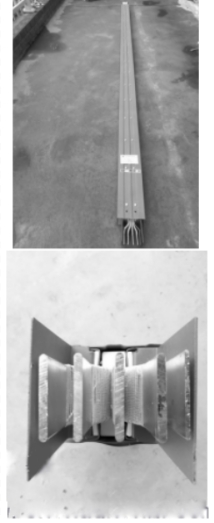

①母线槽的壳体进行加肋处理,其截面形状如图5所示。

图5母线槽截面图

②母线槽壳及其附件应选用通过热镀锌处理阻燃、耐火和定型的产品。其类型、规范应符合规划要求。

③母线槽的进货查验

母线槽产品包装箱内应有装箱清单、产品合格证和出厂查验陈述,并按清单清点母线槽或附件的规范和数量。

母线槽外观检查

测量外形尺寸与标称类型规范是否共同。

外壳表面应涂漆均匀、无毛刺、过烧、挂灰、伤痕等缺陷,螺纹镀层应光滑,螺栓拧入。

查验作业完成后,将结果照实存档。将搜集的产品合格证和出厂查验陈述拾掇后一起存档。

吊架

①吊架由吊架及钢板组成。

②吊架为门字形结构,选用槽钢焊接制造而成。

③在吊架的水平杆件上焊接钢板。

固定件:固定件选用不小于准8mm的圆钢自制或选用膨胀螺栓。膨胀螺栓应根据答应拉力和剪力进行选择,按方案查验,丝扣应完好无缺。

首要机具设备


母线槽的质量操控

(1)本工法有必要遵照执行的现行规范、规范、规程

①《民用修建电气规划规范》(JGJ16-2008)

②《修建工程施工质量查验统一规范》(GB50300-2013)

③《修建施工高处作业安全技术规范》(JGJ80-2016)

(2)质量操控

每段母线槽的金属外壳间应衔接可靠,且母线槽全长与保护导体可靠衔接不应少于2处与接地(PE)干线相衔接。接地址应设在显眼处,并做好标识。

分支母线槽的金属外壳结尾应与保护导体可靠衔接。接地干线应符合规划和规范要求。

直线段母线槽长度逾越80m、每50m~60m宜设弹性节,防止母线天然弹性。母线槽跨越修建物变形缝处时,应设置补偿设备,防止母线受修建沉降影响。

因为选用的是加强型母线槽吊架起备,水平设备的吊架间隔不宜大于4.5m。

母线槽与吊架钢板间选用钢板条固定,母线槽衔接件,螺栓固定紧固无遗失,螺母坐落母线槽外侧;当母线槽与吊架固守时,有彼此间绝缘的做防电化腐蚀方法。

吊架应焊接健壮,无明显变形。焊接前厚度逾越4mm的吊架、铁件应打坡口,焊缝均匀平整,焊接质量应符合要求。

母线槽调试通电

①关闭、插接母线设备完毕后,应整理、清扫干净,用兆欧表查验相间、相对地间的绝缘电阻值,并作好纪录。母线的绝缘电阻值有必要大于0.5MΩ。

②加强型母线槽吊架起备完毕后,暂时不能送电工作时,应先检查设置明显的标识、标志是否正确,以防止错设备。

③经检查和查验符合规矩后,送电空载工作24h无异常现象,做好试工作记载,合格后,处理交接查验手续。


安全方法

①母线槽施工时应戴安全帽,在高处设备支、吊架和母线槽时应有必要做好安全方法。

②作业人员有必要通过安全教育以及进行安全技术交底。参与施工的母线槽设备人员的技术员工须持特种工作操作证。

③施工队要配备安全劳保用品,根据现场施工状况专人发放。

④现场加工须设置专用作业台,加保护围栏。

⑤在电焊作业时,有必要设置焊接专用接火斗;有必要配备消防救活设施。

⑥寄存、运用电气焊、氧气及乙炔时,应按规矩会集处理,并且有必要配备救活器件。运用电焊时,把线、地线应双线到位,不得用金属构件做地线,有必要选用专用导线,并按规矩操作。

⑦母线槽设备时,其下方不应有人停留,有必要设风险提示警示标志。



环保方法

①切开电焊作业时应合理组织时间,尽量防止夜间施工,操作工人要戴口罩,采用有用方法隔音降噪及下降粉尘排放;

②施工中应做到活完脚下清,包装资料、下脚料会集寄存,并及时拾掇收回或消纳处理。

③所运用油漆应符合环保要求,现场寄存应关闭保存,运用后不得随意丢掉,剩料应分类收回。


利益分析

(1)安全性行进:在工厂出产时在母线槽整个外壳做加肋强化处理,行进壳身的惯性矩和抗扭矩,可在不增加壳身板材厚度的情况下,大幅度行进整个母线槽的承载才能;选用吊架可加宽吊架与母线槽的触摸面积,行进触摸面的刚度,因此使母线槽设备后不易变形,接头不会受力,支撑健旺,运用安全性得到行进。

(2)节省能耗:因为加肋处理使母线槽整体散热面积增大,使外壳内的母线导电体所产生的热量得到更多的散发,前进了电能使用率,到达节能作用。

(3)节省施工工期:选用本施工技术,能够增大吊架的水平间隔,减少了母线槽接头、下降电阻、预埋固定件、设备吊架、设备接地保护线等工序的作业量,节省了施工工期。

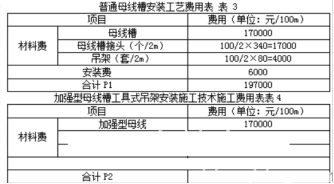

(4)节省工程造价:与一般母线槽设备工艺的费用比照核算如下:

两项价差ΔP=P1-P2=197000-182221=14779元/100m

因此经测算,选用加强型母线槽东西式吊架起备施工技术和一般母线槽设备工艺相比,每设备1m母线槽可节省工程造价约147.8元。


总之,在配电系统中,供电可靠性、工程经济性、施工便利性是永恒的目标。实践表明,上述设备技术具有节省人工、缩短工期、下降施工成本、减少工程造价、下降所产生的修建废物、更环保等利益。因此,本方案具有一定的工程参阅价值。
