本文结合母线槽失压事故的相关事例，全面分析了母线槽失压事故的原因，概括了母线槽失压事故原因的判别流程和事故处理流程，并在此基础上提出了事故处理办法及预防办法。
母线槽是发电厂、变电站的神经纽带,是电气元件的集合点。母线槽故障失压将直接影响到电网安全安稳工作。本文着重就母线槽失压相关技术问题进行沟通与讨论。
母线槽失压事故的原因及判别
1.原因分析
母线槽失压的原因概括起来一般为:(1)气候原因:构成母线槽间隔引线或瓷瓶放电。
(2)开关原因:母线槽侧开关内部缺陷构成母线槽故障或母线槽上某开关拒动后发起失灵保护。
(3)保护误动:母差保护或失灵保护误动作。
(4)误操作:导致母线槽故障停电，如误挂地线、错拉开关等。
2原因判别
(1)根据保护动作情况及事故后的母线槽方法开始判别。假定某站母线槽发生故障，母线槽接线办法为双母接线,线路保护配备为河北南网线路保护的常见配备——闭锁式的CSL101及LFP901型微机保护。在此基础上分析母线槽故障后的保护动作情况及事故后的母线槽办法。
①若母差保护动作，闪现单相故障，跳开本侧母线槽悉数开关，线路对侧开关跳闸后重合成功，可开始判别母线槽发生单相短路故障。
②若母差保护动作，闪现相间故障,故障母线槽侧开关及线路对侧开关均在断开方位,可开始判别母线槽发生相间短路故障。
③若母差保护动作，闪现单相故障，故障母线槽侧开关在断位，对侧某一线路开关跳闸后重合不成功。此刻，应该考虑跳闸线路母线槽开关和线路CT间是否存在故障。
④若线路保护动作，闪现区内故障，一同伴有失灵保护动作，可开始分析为线路故障，母线槽开关拒动并导致母线槽失压。
⑤若母差保护动作，2条母线槽一同跳闸，或许是母联死区故障或母线槽发生相继故障。
(2)结合其他信息归纳判别。母线槽失压后，调度人员除应及时了解事故厂站的保护动作情况外，还应询问周围厂站的录波器是否发起，相邻线路保护有无“高频呼叫”等情况，以此断定一次设备是否发生了短路故障，并打扫保护误动的或许性。
现场值班人员应充分使用悉数信息，归纳故障发生时的声响、火光方位及保护动作情况，开始断定故障相及故障点，并敏捷组织人员检查。现场如有一次设备操作，可考虑现场值班员存在误挂接地线、误拉开关等情况。因操作设备发生故障的几率较大，现场值班员应当即间断操作，敏捷对触及操作的设备进行外观检查，发现故障点并当即隔绝。
若厂站有检修作业或二次回路保护正在检查时发生母线槽失压事故，则存在·保护误动或人为误碰二次回路导致保护误出口的或许。
同--厂站的2条母线槽一同跳闸的原因或许为:母联死区故障(即母联开关和CT 间故障)，母线槽相继故障，母差保护存在问题。这时要根据现场陈说的情况归纳考虑，尽快确认故障原因。在供认非保护误动后，应指示现场人员首要检查母联开关间隔，之后再逐步检查各开关间隔的母线槽刀闸。通过有针对性的外部检查，可缩短查找故障点的时间。
(3)事故原因的判别流程见图1。
母线槽失压事故的处理
当母线槽发生故障或电压消失后，现场工作值班员应当即陈说值班调度员，一同将故障或失压母线槽上的开关悉数断开。若厂用或站用电源消失应当即设法恢复其电源。随后，现场值班人员应当即对停电母线槽进行外观检查，并把检查情况及保护动作情况及时陈说当值调度员。调度员应按下述原则处理:
(1)若供认是保护误动作，应当即恢复母线槽工作。若是联接在该母线槽上元件饭障越级构成的母线槽失电,应格故障元件隔绝后恢复母线槽工作。
(2)若有明显的故障点可以隔绝，
扭速将故障点曦离,并恢复母线槽工作。
(3有明显故障点但无法敏捷隔绝时,若是双图线中的—条母线槽故障,在供认故障母线槽上的元件无故障后,可将其倒至工作母线槽后恢复送电，一定要注
意先拉开故障母线槽上的刀闸后再合正常母线槽上的刀闸。
(4)找不到明显故障点时，可对停电母线槽试送电--次。此刻。应尽或许用外来电源，试送开关有必要无缺，并有完备的继电保护。有条件者可对故障母线槽零起升压，正常后再与体系并排。
母线槽失压事故事例分析
1..事故经过
某电厂20OkV开关站选用SF6封闭式组合电器(简称GIS)，2004年 12月3日，4号机组开机并网后,报“4号发变组差动回路异常”。经工作检修多方排查,开始判别原由于4号发变组差动电流互感器4BA6相内部断线。
12月6日对电流互感器4BA6B相进行检查处理，票中的安全办法有断开204开关，拉开204C刀闸、204D刀闸，合204DO地刀等。12月7日，检修持票将该间隔4BA6B相气窒内SF6气体抽至零表压后(该气室内还有1个大气压的 SF6气体)。翻开B相气室端盖，对断线进行处理后回装好端盖，在对气室抽真空时，报“220kVo母线槽复合电压动作"，“220kVD母线槽保护动作”，联接于D母线槽上的悉数电气元件悉数跳闸，D母线槽失压。
事故后当即间断4BA6断线处理作业面相应的作业，组织人员对D母线槽保护设备进行全面检查,经检查保住设备未见异常，保住动作正确，打扫D母线槽保护误动的或许。一同，D母线槽转检修，组织人员对D母线槽保护范围内的悉数设备外观、绝缘等进行排查实验。当翻开204D刀闸的调查孔时，发现204D刀闸B相静触头屏蔽罩已击穿，其他地方未见异常，确认D母线槽保护动作的原因:220kV204D刀闸B相静触头对设备外壳放电。
2. 事故原因分析(见图2)

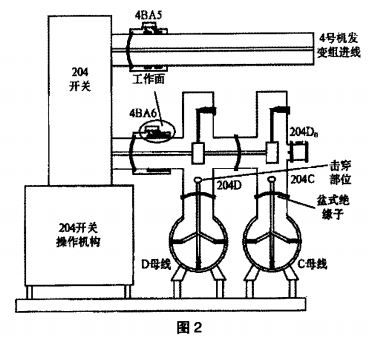

(1)从开关站4号机发变组进线间隔示意图2可以看出，间隔内的SF6气体用盆式绝缘子分隔成不同的气室，电流互感器4BA6、204D刀闸同处个气室,204D 刀闸的静触头直接连在D母线槽上，带有220kV电压。为了处理电流互感器4BA6B相断线故障，有必要抽出该气室的SF6气体开盖进行，处理过程中该气室一直坚持1个大气压的 SF6气体(即零表压的SF6气体)，经厂家出厂前实验，此种情况可以耐受额定电压，因而204D刀闸静触头没有对外壳放电。故障处理完后回充SF6前，有必要对该气室进行抽真空，抽真空的过程中绝缘强度不断下降，降至击穿强度时，204D 刀闸静触头对外壳放电，构成触头屏蔽罩击穿，D母线槽失压,这是事故的直接原因。
(2)检查处理断线故障前,检修人员对GIS开关站设备功用掌握不全面，特别是GIS各气室间隔方位不清楚，在拟定安全技术办法时考虑不周全，没有将与之相连的D母线槽停电，是导致事故发生的主要原因。
(3)厂内的技术处理不到位,GIS开关站各间隔气室方位图未整理成册，人员不了解GIS开关站各间隔室的详细情况，是导致事故发生的一个重要原因。
(4)厂内的安全处理不到位，对严峻设备缺陷的处理不妥，开工前未举办安全技术分析会、未拟定安全技术办法，也是导致事故发生的一个重要原因。
3.防止事故再次发生的办法及对策
(1)请制作厂有关人员或专家到现场对GIS运用保护等进行讲授辅导，使全厂人员进一步了解 GIS 设备内部结构，掌握设备的功用和操作保护，防止类似事故发生。
(2)加强技术处理作业，修编和完善机电设备检修保护规程及其他设备检修保护规程,制作GIS各间隔气室平面布置图，完善厂内相关图册。
(3)加强安全处理。对严峻缺陷的处理，在开工前一定要组织各相关部门人员举办安全技术分析会，拟定出卓有成效的安全技术办法、施行方案及危险点控制办法，严格按拟定的方案办法组织施工。
(4)强化职工的安全理念，牢固树立“安全第一”的思想，深化学习安全规程和设备检修规程等规程标准并严格执行，使职工的作业标准化、制度化,消除作业中人的不安全行为和物的不安全情况，保证正常的安全出产。
(5)关于设备制作设备存在的质量问题,使用电厂一年一度的小修时机，按间隔对GIS进行检查性检修，打扫设备制作设备过程中因质量问题带来的不安全要素。
事故预防办法要点
从上述分析可以看出，采用以下办法可以有用削减母线槽失压事故的发生:
(1)注重和加强继电保护设备的工作和保护,及时消除二次回路和设备上的缺陷和隐患，满足“四性”要求。
(2)加强对设备的巡检,前进设备处理水平和检修质量。
(3 )加强安全练习，前进安全意识，严格执行各项安全制度，防止人为事故的发生。
(4)通过事故演习、守时练习等形式，前进工作人员的事故处理才能。
(5)合理组织母线槽及检修办法，减小任一母线槽故障对体系构成的影响。
(6)搞好电网规划制作，进一步加强重要供电小区的改造。
(7)保证及前进母差保护投入的可靠性。
(8)母线槽停电前应切实落实各项安全办法,做好事故料想。
结束语
事故处理的精确、敏捷是电网安全安稳工作的重要保证。电网工作人员应了解母线槽失压事故的处理方案，一同采用有用办法，以防止母线槽失压事故的发生，下降事故影响,前进事故应对才能。
