环氧树脂浇注型母线槽衔接器的制作工艺

发布时间:2021-11-24 08:58:26 | 点击:1285

本实用新型触及母线槽联接器技术范畴,详细是一种环氧树脂浇注母线槽联接器。

母线槽,是由铜、铝母线柱构成的一种封闭的金属设备,用来为分散系统各个元件分配较大功率。现代高层建筑和大型的车间需求巨大的电能,而面对这巨大负荷所需成百上千安培的强壮电流就要选用安全可靠的传导设备,母线系统是理想的挑选。

可是,现有母线槽联接器的联接性较差,简略呈现“碰线”问题,然后导致线路短路,影响母线槽的联接功用,大大降低了母线槽的安全功用,并且,母线槽在使用过程中会发生许多热量,现有母线槽联接器的散热功用较差,一旦温度过高,简略引发火灾。因而,本范畴技术人员供应了一种环氧树脂浇注母线槽联接器,以处理上述布景技术中提出的问题。


完成要素:

本实用新型的意图在于供应一种环氧树脂浇注母线槽联接器,以处理上述布景技术中提出的问题。

为完成上述意图,本实用新型供应如下技术方案:

一种环氧树脂浇注母线槽联接器,包括钢架及所述钢架外周围面的中心方位处设置有绝缘垫片,所述绝缘垫片的周围设置有盖板,所述钢架的内侧均匀设置有绝缘隔板,所述绝缘隔板的两头对应设置有散热板,所述盖板的内部设置有与绝缘垫片相匹配的凹槽,所述钢架与绝缘垫片共设置有两个,所述绝缘垫片分别设置在钢架的两个外周围面的中心方位处,且其间一个绝缘垫片的中心方位处设置有螺栓,另一侧所述绝缘垫片的中心方位处设置有螺母,所述螺栓的一端贯穿钢架、散热板、绝缘隔板、绝缘垫片和螺母螺纹联接,所述绝缘隔板的周围面环形均匀分布有导电排。

作为本实用新型进一步的方案:所述钢架的内周围面设置有绝缘层,所述绝缘层的材料为环氧树脂。

作为本实用新型再进一步的方案:所述绝缘隔板的中心方位处设置有绝缘套,所述绝缘隔板两周围面的边沿区域设置有定位垫片。

作为本实用新型再进一步的方案:所述绝缘套的材料为一种绝缘橡胶材料组成。

作为本实用新型再进一步的方案:所述散热板材料为一种散热硅胶片,所述散热板的外周围面设置有锥形凸起。

作为本实用新型再进一步的方案:所述锥形凸起的内部设置有散热孔,所述散热板的内周围面设置有散热槽。

与现有技术比较,本实用新型的有利作用是:

1、在本实用新型中,定位垫片可以使母线准确的安装在绝缘隔板之间,绝缘套可以保证母线之间不会彼此接触,处理了现有母线槽联接器的联接性较差,简略呈现“碰线”问题,然后导致线路短路,影响母线槽的联接功用,大大降低了母线槽的安全功用的问题;

2、本实用新型散热板表面的锥形凸起不只加强散热板的强度,还能增大散热板的散热面积,散热槽、与散热孔进一步增大散热板的散热面积,提高了本实用新型的散热作用,处理了母线槽联接器的散热功用较差,一旦温度过高,简略引发火灾的问题。

详细实施方法

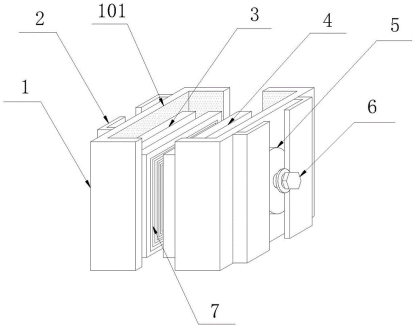

本实用新型实施例中,一种环氧树脂浇注母线槽联接器,包括钢架1及钢架1外周围面的中心方位处设置有绝缘垫片5,绝缘垫片5的周围设置有盖板2,钢架1的内侧均匀设置有绝缘隔板4,绝缘隔板4的两头对应设置有散热板3,盖板2的内部设置有与绝缘垫片5相匹配的凹槽8,钢架1与绝缘垫片5共设置有两个,绝缘垫片5分别设置在钢架1的两个外周围面的中心方位处,且其间一个绝缘垫片5的中心方位处设置有螺栓6,另一侧绝缘垫片5的中心方位处设置有螺母9,螺栓6的一端贯穿钢架1、散热板3、绝缘隔板4、绝缘垫片5和螺母9螺纹联接。

钢架1的内周围面设置有绝缘层101,绝缘层101的材料为环氧树脂,绝缘层101不只可以固定母线组,还能将母线组与钢架1分别,防止漏电。绝缘隔板4的周围面环形均匀分布有导电排7,绝缘隔板4的中心方位处设置有绝缘套402,绝缘隔板4两周围面的边沿区域设置有定位垫片401,绝缘套402的材料为一种绝缘橡胶材料组成,绝缘隔板4上的导电排7紧紧贴在绝缘隔板4的内周围面,绝缘隔板4通过导电排7与母线的导电体紧密接触,定位垫片401可以使母线准确的安装在绝缘隔板4之间,绝缘套402可以保证母线之间不会彼此接触,处理了现有母线槽联接器的联接性较差,简略呈现“碰线”问题,然后导致线路短路,影响母线槽的联接功用,大大降低了母线槽的安全功用的问题。

散热板3材料为一种散热硅胶片,锥形凸起301的内部设置有散热孔303,散热板3的外周围面设置有锥形凸起301,且散热板3的内周围面设置有散热槽302,散热板3表面的锥形凸起301不只加强散热板3的强度,还能增大散热板3的散热面积,散热槽302、与散热孔303进一步增大散热板3的散热面积,提高了本实用新型的散热作用,处理了母线槽联接器的散热功用较差,一旦温度过高,简略引发火灾的问题。

本实用新型的工作原理是:在本实用新型中,先将母线固定在绝缘隔板4之间,再通过螺栓6与螺母9将钢架1、散热板3、绝缘隔板4联接起来,绝缘层101不只可以固定母线组,还能将母线组与钢架1分别,防止漏电,绝缘隔板4上的导电排7紧紧贴在绝缘隔板4的内周围面,绝缘隔板4通过导电排7与母线的导电体紧密接触,定位垫片401可以使母线准确的安装在绝缘隔板4之间,绝缘套402可以保证母线之间不会彼此接触,处理了现有母线槽联接器的联接性较差,简略呈现“碰线”问题,然后导致线路短路,影响母线槽的联接功用,大大降低了母线槽的安全功用的问题,散热板3表面的锥形凸起301不只加强散热板3的强度,还能增大散热板3的散热面积,散热槽302、与散热孔303进一步增大散热板3的散热面积,提高了本实用新型的散热作用,处理了母线槽联接器的散热功用较差,一旦温度过高,简略引发火灾的问题。

以上所述的,仅为本实用新型较佳的详细实施方法,但本实用新型的维护规划并不限制于此,任何了解本技术范畴的技术人员在本实用新型揭穿的技术规划内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改动,都应包括在本实用新型的维护规划之内。

技术特征:

1.一种环氧树脂浇注母线槽联接器,包括钢架(1)及所述钢架(1)外周围面的中心方位处设置有绝缘垫片(5),所述绝缘垫片(5)的周围设置有盖板(2),所述钢架(1)的内侧均匀设置有绝缘隔板(4),其特征在于,所述绝缘隔板(4)的两头对应设置有散热板(3),所述盖板(2)的内部设置有与绝缘垫片(5)相匹配的凹槽(8),所述钢架(1)与绝缘垫片(5)共设置有两个,所述绝缘垫片(5)分别设置在钢架(1)的两个外周围面的中心方位处,且其间一个绝缘垫片(5)的中心方位处设置有螺栓(6),另一侧所述绝缘垫片(5)的中心方位处设置有螺母(9),所述螺栓(6)的一端贯穿钢架(1)、散热板(3)、绝缘隔板(4)、绝缘垫片(5)和螺母(9)螺纹联接,所述绝缘隔板(4)的周围面环形均匀分布有导电排(7)。

2.根据权利要求1所述的一种环氧树脂浇注母线槽联接器,其特征在于,所述钢架(1)的内周围面设置有绝缘层(101),所述绝缘层(101)的材料为环氧树脂。

3.根据权利要求1所述的一种环氧树脂浇注母线槽联接器,其特征在于,所述绝缘隔板(4)的中心方位处设置有绝缘套(402),所述绝缘隔板(4)两周围面的边沿区域设置有定位垫片(401)。

4.根据权利要求3所述的一种环氧树脂浇注母线槽联接器,其特征在于,所述绝缘套(402)的材料为一种绝缘橡胶材料组成。

5.根据权利要求1所述的一种环氧树脂浇注母线槽联接器,其特征在于,所述散热板(3)材料为一种散热硅胶片,所述散热板(3)的外周围面设置有锥形凸起(301)。

6. 根据权利要求5所述的一种环氧树脂浇注母线槽联接器,其特征在于,所述锥形凸起(301)的内部设置有散热孔(303),所述散热板(3)的内周围面设置有散热槽(302)。

7. 技术总结

8. 本实用新型公开了一种环氧树脂浇注母线槽联接器,触及母线槽联接器技术范畴,包括钢架及钢架外周围面的中心方位处设置有绝缘垫片,绝缘垫片的周围设置有盖板,钢架的内侧均匀设置有绝缘隔板,绝缘隔板的两头对应设置有散热板,盖板的内部设置有与绝缘垫片相匹配的凹槽,绝缘垫片分别设置在钢架的两个外周围面的中心方位处,且其间一个绝缘垫片的中心方位处设置有螺栓,另一侧绝缘垫片的中心方位处设置有螺母,绝缘隔板的周围面环形均匀分布有导电排。在本实用新型中,定位垫片可以使母线准确的安装在绝缘隔板之间,绝缘套可以保证母线之间不会彼此接触,处理了现有母线槽联接器的联接性较差,简略导致线路短路的问题。
