风电中应用的母线槽特点与功用单元介绍

发布时间:2021-09-27 09:01:56 | 点击:1644

风电中应用的母线槽有着几大明显特点:

1.衔接螺栓选用耐低温合金钢资料,接头定扭矩紧固结构设计对母线装置中接头装配专业化要求降低,且能保证母线装置快捷。衔接器外壳配套夺目的警示符号和温升正告符号可保证用户使用安全。

2.全封闭铝外壳选用静电喷涂具有40年以上耐候功用的环氧树脂粉末,产品经过1000h盐雾试验。

3.外壳衔接紧密、良好、接触电阻低。整体接地系统,杜绝或许状况下人身伤害事故产生的或许,保证母线槽具有牢靠、安全的接地功用、较小的电抗值和较强的抗谐波才能。

4.具有较好的散热性和较高的导体有用载流量。

5.母线槽用盘绕式外壳做整体接地,能有用均衡各相对地阻抗,然后使母线回路具有较小的电压降,提高了供电质量。

6.母线槽导体选用铝合金矩形导体,导体外表经过复合镀层处理,提高了其外表抗氧化性,降低了接触电阻,提高了导电功用。导体端部选用锯切形式,因而尺寸精度高,外形美观,无端部毛刺,增大了接触面积,有用地降低了接触电阻,然后降低了接头温升。

7.额定功率囚数下,每50米的线间电压降不大于4V。

8.母线槽防护等级可达IP54,防尘、防溅水,可用于恶劣的使用环境,在母线使用寿命期限内,母线内部保持清洁,无灰尘等积累物。

9.高功用的短路防护,所有部件出厂前均经过7500V直流冲击耐压测验。

10.产品使用寿命超过40年。

11.重量轻,装置灵敏便利。


功用单元:

1.直通单元:馈电式直通单元规范长度为0.5~3.0m,设置灵敏,完全可满意风塔内的装置要求。

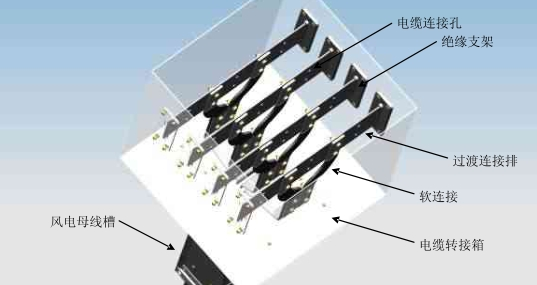

2.始端进线单元:供给与进出线电缆的过渡衔接;

3.母线段间衔接器:母线槽接头的衔接选用整体式专用衔接器,衔接器使用耐低温合金钢力矩螺栓,压紧碗垫为宽沿大垫片,锰合金制造,保证压力在整个受压面的均匀牢靠;衔接器具有温度显示装置,以便用户能及时了解母线槽运行状况,对特殊状况作出处理;可以保证在不影响相邻母线的状况下拆除一段,也可在要求电气绝缘的状况下拆除衔接点,便于现场检修或改制。每个衔接器均可有用吸收导体的热胀冷缩(可作为+/-5mm的调理)。

4.弹性支撑件:选用弹性支撑件作为母线装置支架,可有用消除塔架支架误差及风塔轰动对母线槽的影响。

母线槽在风电塔架内的装置计划及步骤

装置前每段母线单元需进行绝缘功用现场检测,绝缘电阻≥20MQ﹔同时查看电缆转接箱内母线槽始端接头衔接的牢靠性,要点查看母线接头螺栓的紧固性;

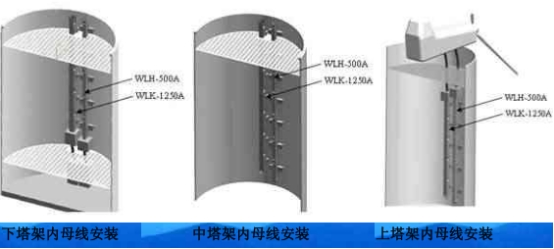

装置过程参照塔架内母线槽安置总图〔见附图)。

母线槽现场装置与塔架吊装同时进行,具体步骤如下:

1.按风电塔架(一般为三段:下塔架、中塔架、上塔架)的吊装次序,分别将母线槽在塔架内先行装置好,留意应保证母线槽在塔架法兰处的预留定位尺寸(见总图要求),以满意后续塔架内母线的装置(此处将由我方工程技术人员现场辅导,要点操控保证)。

2.各塔架内的母线槽装置方位需沿着统一轴线进行,以满意塔架间衔接的共轴性,该轴线需在装置前在塔架上统一设置相应符号进行标示,装置时可拉线辅导(此点将由我方工程技术人员现场辅导,要点操控保证);

3.每段塔架内母线槽装置完结后,需复测该段的绝缘电阻,保证契合产品规范要求;

4.将各塔架内母线槽设备与塔架同时吊装,由下至上顺次吊装就位并紧固装置好塔架;

5.当三段塔架均已装置就位后,将塔架间预留装置填充段母线槽,填人空地,经过快速衔接器装置就位;

6.完结塔架内母线槽全段的装置后,再次复测整段母线槽的绝缘电阻,并进行耐压测验以保证契合产品规范;

7.现场将上下两头预付电缆压接好接头(留意接头规格需与电缆转接箱内导体预留孔尺寸配合)并与电缆转接箱衔接紧固好,然后完结该线路母线槽的全部装置作业。
