母线槽相关的基本介绍与安装结构图解

发布时间:2021-08-20 09:00:42 | 点击:6168

母线槽类型

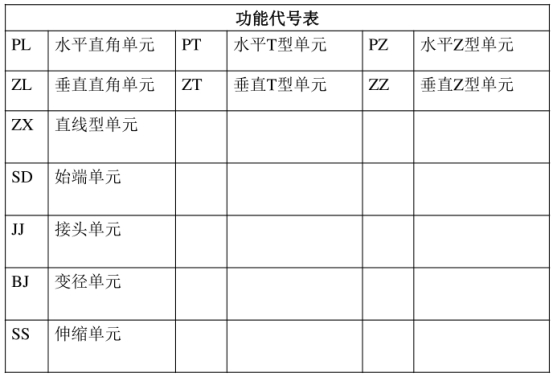

CCXM/F/H188L额定电流(A)功用单元代号长度/插口数目

其间,CCx为产品代号

类别代号:M/F/H别离表明密集型、复合绝缘型、耐火型

188表明规划序号

导体资料:L表明铝,铜不表明

应用附件

T型笔直弯头

T型笔直弯头主要是作为母线槽在笔直方向进行分支时所运用的衔接单元。


始端箱

始端箱功用一般是为母线槽通过电缆进线或变压器、开关柜顶部的进线供给链接空间和密封保护。


始端单元包含始端箱、始端母线,与变压器、低压开关柜衔接时用,其间与开关柜出线衔接,用同标准硬母线;与变压器衔接,1250A以上用软衔接端子。


插接箱

插接箱是母线槽输出分配电能的单元,也可以作为小电流进线箱运用(32A---630A)插接箱必须与插接式直线段配合运用。



铝合金外壳母线槽

1、加强性铝合金外壳规划。

外壳采用铝合金型材,由两侧板和上下盖板构成,侧板上规划了散热片和燕尾槽,有利于母线槽散热,由加强了外壳强度,便于装置一起减轻了母线槽重量,可削减装置支架。

2、无螺钉组装技能。

外壳上下盖板与侧板衔接不必螺钉、柳钉,也不需焊接而是采用勾、槽和卡簧,因为外壳不开孔,提高了防护等级,且外型漂亮。

.3、全体接地技能。

传统的保护地线PE线放置在母线槽内一侧,因为电磁感应在保护地线上感应的毛病电流可升高50%,一起三相导电排距PE线间间隔不等,电感也不等,线路较长时,在毛病电流下,三相严峻不平衡。采用导电性能良好的非磁性资料铝合金外壳做保护地线,包围在导电排四周,因为它尽可能的接近三相母排,可做到电抗最小,且保护地线与三相母排间隔相等,电抗相同。这样无论是短时仍是持续相对地短路毛病,这种接地方法都是有效的。因而国际电气技能委员会发布及提倡电汇排(母线槽)以外壳作为接地导体。

把外壳与接地母排合为一体,也避免了外壳与PE排衔接处

因长时间腐蚀,接触不良而产生接地连续性不良现象。

4、防腐性能好。5、先进的绝缘工艺。.6、可靠的绝缘方法。

导电排上有绝缘层,相与相之间有一定的空气间隙,导电排与外秃间还有DMC资料压制的绝缘垫块,三重绝缘。

7、优秀的绝缘资料。8、大跨距规划。

刚度好,6米跨距之间可不必装置吊架。.9、装置方便。

注:铝合金外壳母线槽包含铝合金铝导体母线槽和铝合金铜导体母线槽,铝合金铝导体母线槽优势:导体与外壳材质根本相同,热胀冷缩影响小、重量轻、装置方便,接头与插接处经严格处理,不受氧化影响,成本低,比运用电缆出资还小。


母线槽装置

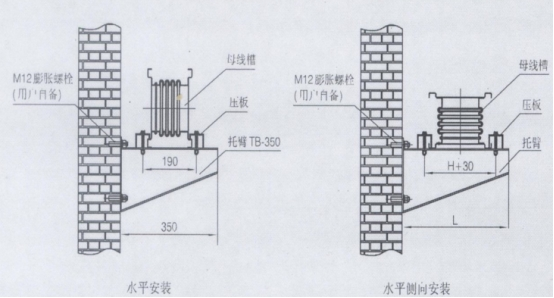

母线槽靠墙装置时,两个装置支架之间的间隔应不大于3m

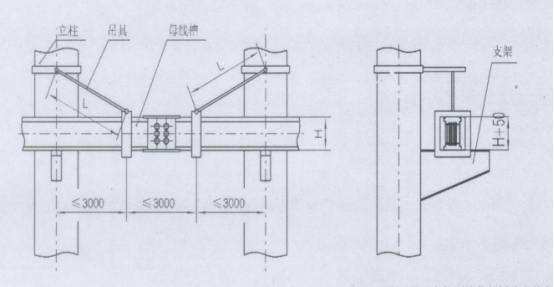

母线槽沿柱间水平吊装,母线槽沿柱装置示意图

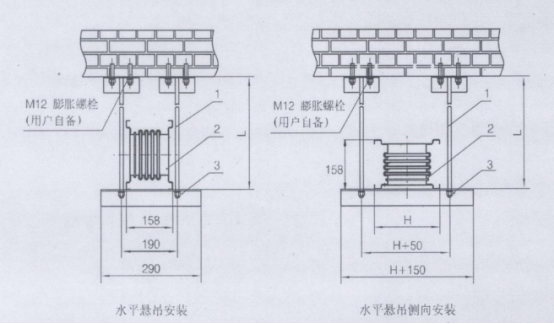

母线槽悬吊装置母线档吊式装置两装置文架的间隔不大于3m

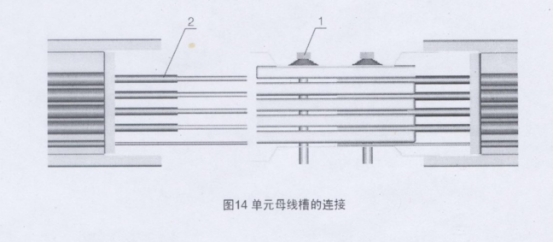

先取出序号1衔接螺栓,然后将序号2母线槽插入,再穿上序号1衔接螺栓,垫入碟形垫圈,用扭力板手将螺母拧紧(扭趴不小于6ONm),然后装上盖板(见图),拧紧接头螺栓足母线槽衔接的保证。紧固后的接头查看要求用0.1mm的塞尺不能插进。

装置结束后,要对何道装置工序进行认真查看,保证装置无缺、正确。通电前必须对母线槽体系进行相位和连续性实验,查看接地电阻和绝缘电阻是否符合要求,枪查与母线槽体系相连的设备相位联系是否正确,待确认无误后方可通电。

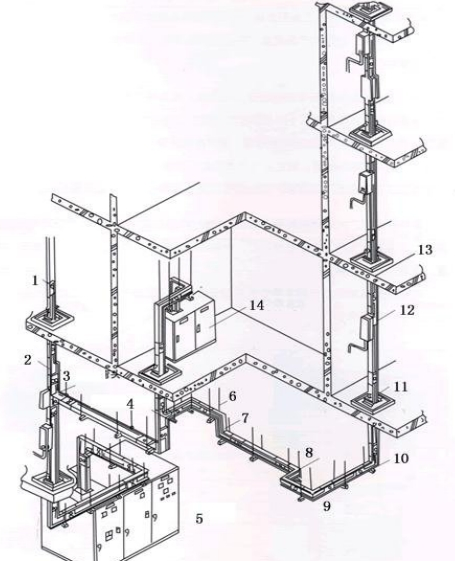

1一终瑞母线

2一变容量节

3一T型水平弯头

4—T型笔直弯头

5一开关柜

6一吊架

7—z型笔直弯头

8—z型水平弯头

9一L型水平弯头

10—L型笔直弯头

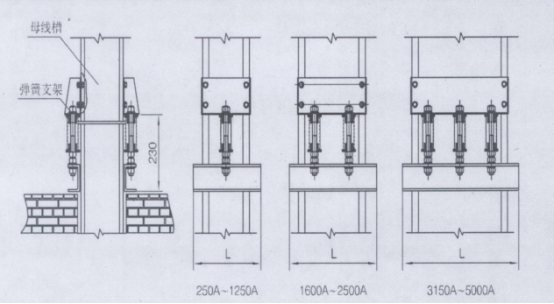

11一绷簧支架

12一插接开关板

13一楼板

14一层间配电箱
