母线槽的整体配置介绍

发布时间:2021-08-06 09:24:16 | 点击:1946

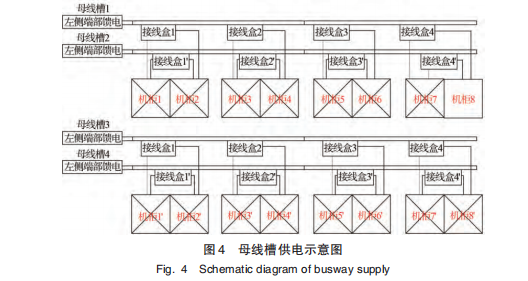

每个机柜平均功率按终期需求6kW进行计算,按平面布置,机房中每列最多为8面机柜,每一列机柜功率为P=8×6kW=48kW,长期最大工作电流I=48/(0.8×3×0.22)=90A。母线截面一般应按最大长期工作电流选取,在年均负荷较大且母线槽距离较长时,一般比按最大长期工作电流选择的母线槽截面要大些[7-8]。本案例为年均负荷大、且距离较长的情况,末端母线槽规格按160A配置,即每一列机柜配置2条160A母线槽,分别从主备供UPS电源接入

1端部配电模块配置

端部馈电模块由每一列机柜对应的主备供母线槽各配置1个接入配电盒,与主干母线槽的插接箱间采用电缆连接。

2机柜端馈电盒配置主备供末端母线槽上安装机柜端馈电盒,对于服务器机柜和存储机柜配置32A开关,对工作站机柜和网络机柜配置16A开关,通过工业连接器与机柜上的PDU插排进行连接。

3智能监控和通信功能配置监控系统采集功能包括开关状态、电量、功率、功率因数、电压等。通信功能为通过末端母线槽供电监控平台向机房动力环境监控系统开放接口并提供监测数据。

4母线槽接地传统的保护地线PE线放置在母线槽内一侧,而新型母线槽采用外壳做PE整体接地。在母线槽强制性标准GB7251.1的7.4条电击防护的7.4.3.1.5条中规定,如果采用的措施能够保证电路有持久良好的导电能力,而且载流容量足以承受成套设备中流过的接地故障电流,那么组装成套设备的各种金属部件则被认为能够有效地保证保护电路的连续性。
