电缆分支箱对母线槽的参数要求

发布时间:2021-06-23 08:44:51 | 点击:1502

技术参数及要求

1电缆分支箱内母线槽的技术参数 电缆分支箱技术参数见技术规范专用部分的母线槽技术参数特性表。

2通用要求

3电缆分支箱采用元件模块拼装、框架组装结构,母线槽及馈出均绝缘封闭。可采用五种结构型式:进线采用绝缘封闭的隔离开关,出线采用塑壳断路器;进线采用绝缘封闭的隔离开关,出线采用刀熔开关;进线采用条形隔离开关,出线采用条形开关(带熔断器保护);进线不带开关,出线采用刀熔开关;进出线均不配置开关。

母线槽

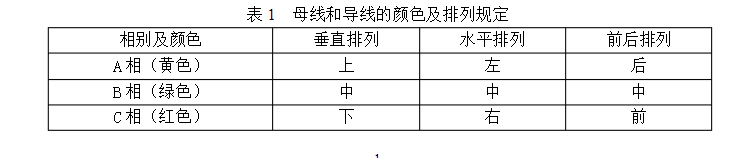

(1)采用采用矩形母线,材质为T2电工铜。并采用不同相色热缩套管做绝缘处理。热缩套管不得开裂和起皱,母线槽接头处用热缩绝缘盒封闭。绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求,老化寿命不小于30年,具体试验方法和要求参照GB/T 2951.14中规定执行。(2)铜排截面的选择应保证能够耐受IEC60298中推荐的额定短时耐受和峰值耐受电流的要求,N相(L0)母线与三相母线规格相同,PE排截面不低于相排截面的1/2。其中设于户外的电缆分支箱配置4根母排(3L+PEN),设于户内的电缆分支箱配置5根母排(3L+N+PE)。(3)装置中母线和导线的颜色及排列应符合GB/T 4026和GB 7947及表1的规定;
