母线槽的安装施工方案参考

发布时间:2021-04-23 09:59:23 | 点击:3365

在现场实际施工时,母线槽的安装是非常重要。本问结合工作实践及考虑,提出一种母线槽装置施工方案,包括方案特色、适用范围、施工原理以及工艺应用方面的介绍,可作为施工作业的一项参考,供相关工程人员参考。

随着建筑行业的发展,接触到的新材质、新技术、新设备越来越多,作为电气专业人员需要准备充分知识,充分发挥各种新技术、新设备的性能。其间,母线槽结构紧凑,体积小,装置占用的空间也小,施工也很方便,一起载流量很大,运转安稳可靠,维护维修少,节省投资,因而应用逐渐广泛。因此母线槽的施工质量好坏,不仅关系到整个建筑的供电系统能否正常运转,还会影响广大群众的日常生活及工厂正常的生产。下面将提出一种母线槽的吊架安装施工方案。

1.方案特色

(1)本施工方案使用的是外壳加强化处理的母线槽,具有美观、耐久、刚度高、承载力大等长处;选用吊架,加大了吊架与母线之间的触摸面积,装置工艺简洁,衔接安全可靠。

(2)本方案可以增大吊架的水平距离,削减吊架及母线槽接头的数量,节省成本费用。

2.适用范围

本方案适用于大部分楼层顶棚处的母线槽装置施工。

3.工艺原理

(1)加强型母线槽为工厂定制,生产时在母线槽外壳进行加肋强化处理,进步壳身的惯性矩和抗扭矩,可在不增加壳身板材厚度的情况下大幅度进步整个母线槽的承载能力。

(2)选用的吊架可重复利用的附加有钢板的吊架装置固定母线槽,加宽了吊架与母线槽的触摸面积,可增加吊架的装置距离,削减母线槽接头数量,削减材料的用量。

4.施工工艺流程及操作关键

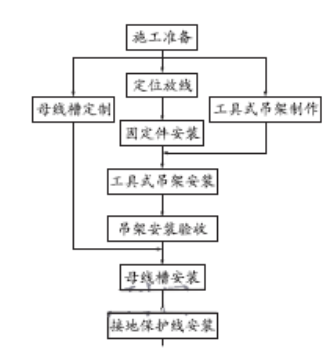

(1)施工工艺流程(图1)

图1施工工艺流程图

2)构造节点详图

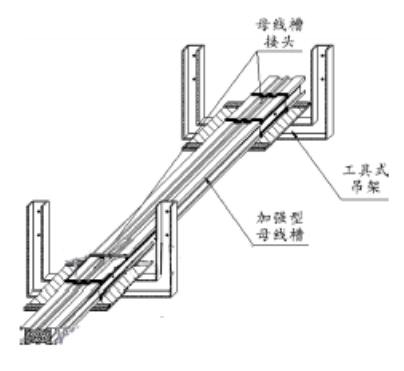

加强型母线槽工具式吊架安装示意图(见图2)

图2加强型母线槽工具式吊架安装示意图

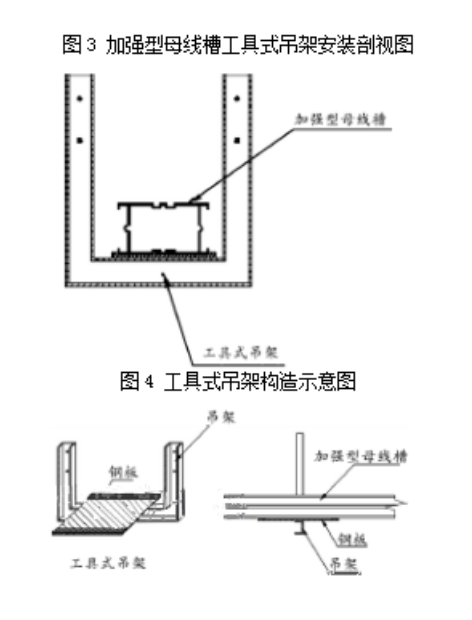

加强型母线槽工具式吊架安装剖视图(图3)

加强型母线槽吊架构造图(图4)

(3)操作注意

施工准备

①审阅方案规划图纸,勘查施工现场,综合考虑母线槽的装置路线、装置标高及预埋件和预留孔洞的方位及尺度。

②安排施工计划:依据规划图纸和勘查结果编制施工计划。

③对母线槽装置人员进行技术交底,告知母线槽的装置办法和关键。

④依据施工计划编制材料运用计划并进行材料的准备作业。

⑤在土建施工阶段进行预留孔洞、预埋件施工。

⑥母线槽架设的沿线模板等设备撤除结束,场所整理洁净,路途畅通。

⑦在管道及空调工程施工根本结束后进行室内母线槽装置。如需交叉作业,应做好工程的制品维护作业。


定位放线

①依照图纸规划要求,利用水准仪、经纬仪等丈量仪器复核土建移送的基准线进行定位放线;

②依据规划图及施工计划,从母线槽始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度,母线槽应随坡度),确认并标出支撑物的具体方位。

固定件装置

①吊架膨胀螺栓固定

装置在建筑物上的吊架应依据母线路径的走向丈量出较准确的吊架方位,在已确认的方位上钻孔,先固定好装置吊架的膨胀螺栓。

钻孔直径的差错不得超越+0.5mm~0.3mm;深度差错不得超越+3mm;钻孔后应将孔内残存的碎屑铲除洁净。

打孔的深度以将套管悉数埋入墙内或顶板内,表面平整为宜。

用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不该大于2mm。

②预埋铁的克己加工尺度不小于120×60×60(mm),在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定结实。


工具吊架制作

①吊架在施工现场选用槽钢焊接制作而成。

②钢板焊接

吊架制作好今后,依据规划及装置确认的位置,在吊架上焊接钢板。焊接了钢板今后的吊架必须依照规划要求进行防腐处理。


吊架装置

①依照规划图装置吊架。吊架在装置时选用红外线水平仪找直,找平,以保证装置后横平竖直。

②吊架装置的距离不大于4.5m。


吊架装置检验

吊架装置结束后应进行质量检验,在检验合格后方可进行下一步工序的施工。


加强型母线槽定制

①本方案所选用的加强型母线槽由工厂定制,出厂前已经过加肋处理。

②母线槽规格及类型有必要符合规划要求,附件完全;母线槽与配件、附件和紧固件各种型钢均应选用镀锌标准件。

③各种规格母线槽的直线段、弯通、母线槽附件及支、吊架立柱及型钢等有产品合格证,母线槽壳表里以及母排应光滑平坦,无棱刺,不该有歪曲翘边等变形现象。

④母线槽订制应按规划要求进行,不该有误,应反复校核以免造成糟蹋。


母线槽的安装

①把母线槽安装于吊架的钢板上。

②母线槽本体应运用专业衔接板衔接结实。

③先装置母线槽直线段及弯通、三通等常规附件,然后现场测得各种特别形状的弯通、非标准件,并及时把外形尺度提供给生产厂家,再由生产厂家进行工厂化加工,保证工程装置质量。

④母线槽的装置有必要结实牢靠,横平竖直,无歪曲变形,附件完全。

⑤母线槽直线段衔接选用衔接板,用垫圈、绷簧垫圈、螺母紧固,接口缝隙严密平齐,母线应与外壳同心,答应偏差应为±5mm;母线槽段与段衔接时,两邻段母线槽及外壳宜对准,相序准确,衔接后不该使母线及外壳受额外应力。

⑥母线槽的终端应选用专用的终端头封堵。

⑦在线路分支接头处应选用相应查接线箱。

接地维护线装置

①每段母线槽的金属外壳间应衔接牢靠,且母线槽全长与维护导体牢靠衔接不该少于2处与接地(PE)干线相衔接。

②封闭、插接母线的金属外壳仅作为防护外壳,不得作维护接地干线(PE线)用,但外壳有必要接地。每段母线间应用不小于16mm2的织造软铜带跨接,使母线外壳相互衔接成一体。


母线槽调试通电

与插接式母线联接设备及联线装置结束,母线送电前应进行耐压实验,500V以下母线可用500V摇表摇测,绝缘电阻不小于0.5MΩ。

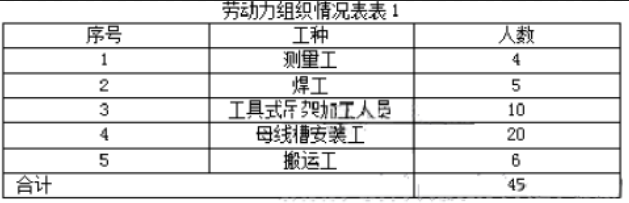

(4)劳动力的组织,见表1。

材料与设备

(1)材料

母线槽

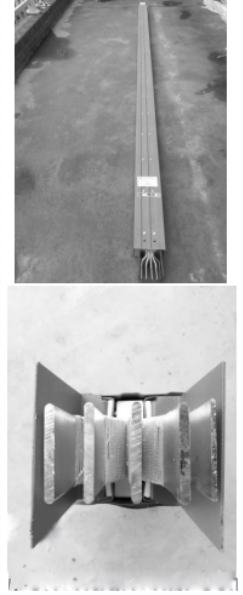

①母线槽的壳体进行加肋处理,其截面形状如图5所示。

图5母线槽截面图

②母线槽壳及其附件应选用经过热镀锌处理阻燃、耐火和定型的产品。其类型、标准应契合规划要求。

③母线槽的进货查验

母线槽产品包装箱内应有装箱清单、产品合格证和出厂查验报告,并按清单清点母线槽或附件的标准和数量。

母线槽外观查看

测量外形尺寸与标称类型标准是否一致。

外壳表面应涂漆均匀、无毛刺、过烧、挂灰、伤痕等缺陷,螺纹镀层应润滑,螺栓拧入。

查验作业完成后,将结果照实存档。将搜集的产品合格证和出厂查验报告收拾后同时存档。

吊架

①吊架由吊架及钢板组成。

②吊架为门字形结构,选用槽钢焊接制造而成。

③在吊架的水平杆件上焊接钢板。

固定件:固定件选用不小于准8mm的圆钢自制或选用膨胀螺栓。膨胀螺栓应根据允许拉力和剪力进行选择,按计划检验,丝扣应完好无损。

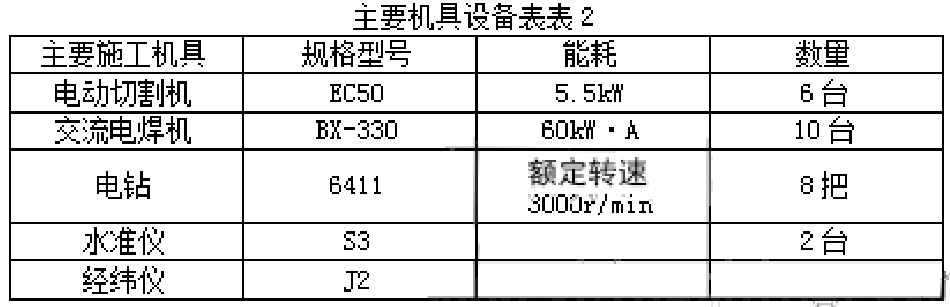

主要机具设备

质量操控

(1)本工法有必要遵照执行的现行标准、标准、规程

①《民用建筑电气规划标准》(JGJ16-2008)

②《建筑工程施工质量检验统一标准》(GB50300-2013)

③《建筑施工高处作业安全技能标准》(JGJ80-2016)

(2)质量操控

每段母线槽的金属外壳间应连接牢靠,且母线槽全长与维护导体牢靠连接不应少于2处与接地(PE)干线相连接。接地址应设在显眼处,并做好标识。

分支母线槽的金属外壳末端应与维护导体牢靠连接。接地干线应契合规划和标准要求。

直线段母线槽长度超越80m、每50m~60m宜设弹性节,避免母线自然弹性。母线槽跨越建筑物变形缝处时,应设置补偿装置,避免母线受建筑沉降影响。

由于选用的是加强型母线槽吊架装置,水平装置的吊架距离不宜大于4.5m。

母线槽与吊架钢板间选用钢板条固定,母线槽连接件,螺栓固定紧固无遗失,螺母坐落母线槽外侧;当母线槽与吊架固定时,有相互间绝缘的做防电化腐蚀办法。

吊架应焊接结实,无显着变形。焊接前厚度超越4mm的吊架、铁件应打坡口,焊缝均匀平坦,焊接质量应契合要求。

母线槽调试通电

①关闭、插接母线装置结束后,应整理、清扫干净,用兆欧表测验相间、相对地间的绝缘电阻值,并作好纪录。母线的绝缘电阻值有必要大于0.5MΩ。

②加强型母线槽吊架装置结束后,暂时不能送电运转时,应先查看设置显着的标识、标志是否正确,以避免错装置。

③经查看和测验契合规则后,送电空载运转24h无异常现象,做好试运转记载,合格后,办理交接检验手续。


安全办法

①母线槽施工时应戴安全帽,在高处装置支、吊架和母线槽时应有必要做好安全办法。

②作业人员有必要通过安全教育以及进行安全技能交底。参与施工的母线槽装置人员的技能员工须持特种职业操作证。

③施工队要配备安全劳保用品,依据现场施工状况专人发放。

④现场加工须设置专用工作台,加维护围栏。

⑤在电焊作业时,有必要设置焊接专用接火斗;有必要配备消防救活设施。

⑥存放、运用电气焊、氧气及乙炔时,应按规则会合处理,并且有必要配备救活器件。运用电焊时,把线、地线应双线到位,不得用金属构件做地线,有必要选用专用导线,并按规则操作。

⑦母线槽设备时,其下方不该有人逗留,有必要设风险提示警示标志。



环保办法

①切开电焊作业时应合理安排时间,尽量防止夜间施工,操作工人要戴口罩,采纳有效办法隔音降噪及下降粉尘排放;

②施工中应做到活完脚下清,包装材料、下脚料会合存放,并及时拾掇回收或消纳处理。

③所运用油漆应符合环保要求,现场存放应封闭保存,运用后不得随意丢掉,剩料应分类回收。


利益分析

(1)安全性跋涉:在工厂出产时在母线槽整个外壳做加肋强化处理,跋涉壳身的惯性矩和抗扭矩,可在不添加壳身板材厚度的情况下,大幅度跋涉整个母线槽的承载才能;选用吊架可加宽吊架与母线槽的接触面积,跋涉接触面的刚度,因而使母线槽设备后不易变形,接头不会受力,支撑强健,运用安全性得到跋涉。

(2)节省能耗:由于加肋处理使母线槽整体散热面积增大,使外壳内的母线导电体所产生的热量得到更多的散发,进步了电能利用率,达到节能作用。

(3)节省施工工期:选用本施工技能,可以增大吊架的水平距离,减少了母线槽接头、下降电阻、预埋固定件、装置吊架、装置接地维护线等工序的工作量,节省了施工工期。

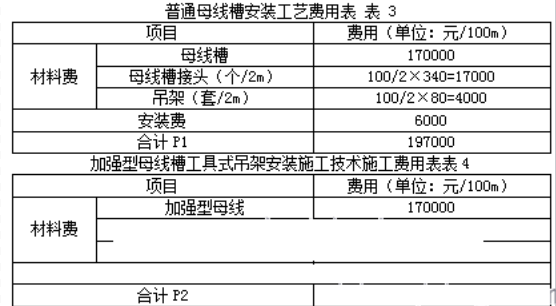

(4)节省工程造价:与一般母线槽装置工艺的费用比照计算如下:

两项价差ΔP=P1-P2=197000-182221=14779元/100m

因而经测算,选用加强型母线槽工具式吊架装置施工技能和一般母线槽装置工艺相比,每装置1m母线槽可节约工程造价约147.8元。

总归,在配电系统中,供电可靠性、工程经济性、施工便利性是永恒的目标。实践表明,上述装置技能具有节约人工、缩短工期、下降施工成本、削减工程造价、下降所发生的建筑废物、更环保等长处。因而,本方案具有一定的工程参考价值。
