XQJ-ZH-01A、B组合式电缆桥架

XQJ型组合式电缆桥架XQJTYPECOMBINEDTYPECABLETRAY

1概述

组合式电缆桥架是一种最新形桥架,是电缆桥架系列中的第二代产品。它适用于各项工

程、各个单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、型式新颖等优点。

组合电缆桥架只要采用100、150、200mm的三种基型就可以组装成您所需要尺寸的电缆

桥架,它不需生产弯通、三通等配件就可根据现场安装需要任意转向、变宽、分支引上、引

下。在任意部位,不需要打孔、焊接就可用管引出。它既可方便工程设计,又方便生产运输,

更方便安装施工,是目前电缆桥架中最理想的产品。

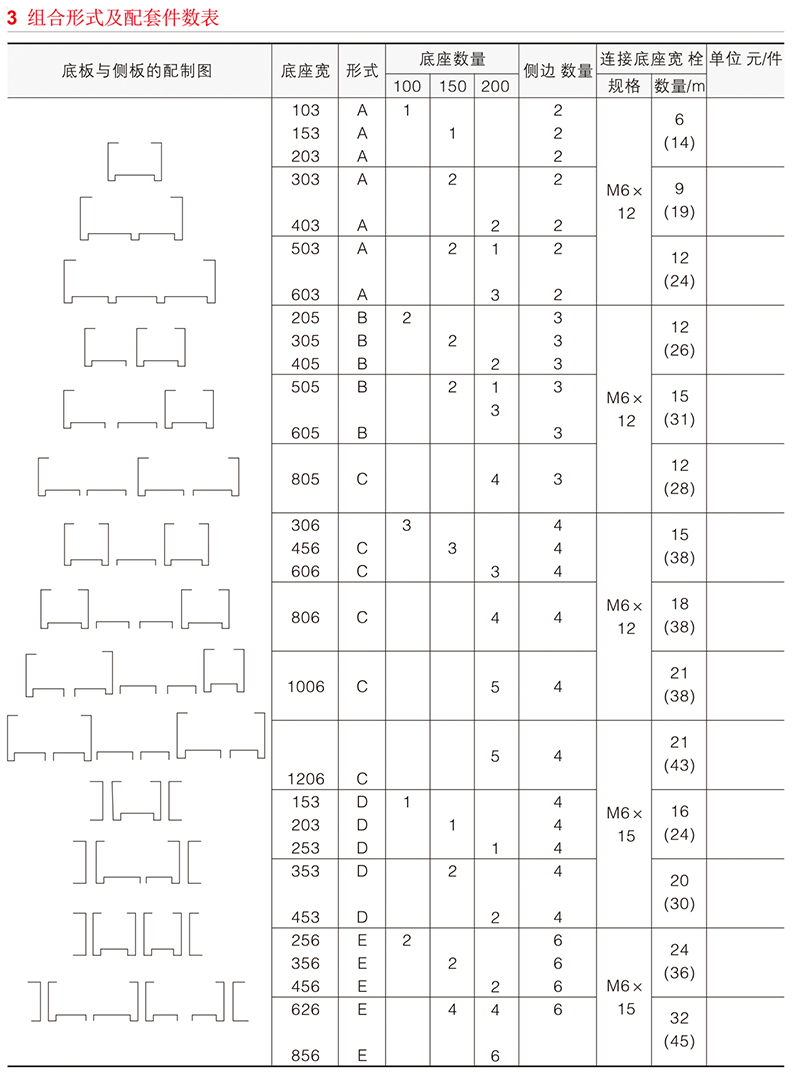

组合式电缆桥架的组装形式见表一。

组合电缆桥架在不同跨距下允许载荷见页表二。

组合式电缆桥架的空间布置、组装示意图见(电缆桥架系列首页)。

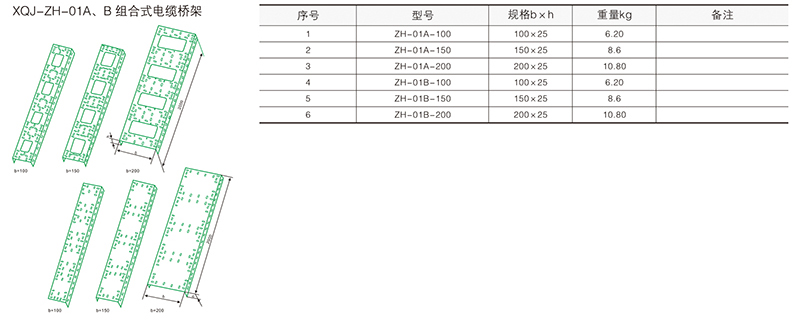

2产品名称及效图                                                                 产品规格及技术参数
